Подробная информация

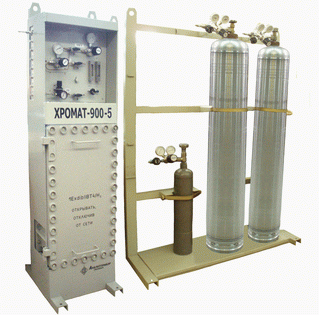

Промышленный хроматограф газовый ХРОМАТ-900-5 Промышленный хроматограф газовый ХРОМАТ-900-5 Предназначен для непрерывного автоматического измерения молярной доли азота, кислорода, диоксида углерода, углеводородов С1-С5 и С6+вышие, содержащихся в ГГП (газ горючий природный) и вычисления, на основе компонентного состава, теплоты сгорания, плотности и числа Воббе. Область применения: газовые магистрали газотранспортных, газораспределительных, газопотребляющих и газоперерабатывающих рганизаций, в том числе при коммерческих расчетах между хозяйствующими объектами. Тип хроматографа - стационарный Режим работы - непрерывный Режим измерения - циклический Тип используемых детекторов: - ДТП (детектор по теплопроводности). Состав хроматографа: - блок аналитический (БА); - блок подготовки газов (БПГ); - блок баллонный (ББ). Основные технические характеристики Характеристики Значение Примечание Количество каналов отбора пробы 1   Диапазон температуры окружающей среды, °С от -1 до 50   Газ-носитель гелий газообразный до 30 мл/мин Расход анализируемого газа, мл/мин, не более 50   Питание, В 220+22-33   Степень защиты IP54   Потребляемая мощность, ВА, не более      - в режиме прогрева      - в номинальном режиме   100 50   Максимальное число детекторов 2   Время выхода на режим, мин, не более 120   Габаритные размеры, мм, не более 1600х500х500   Масса (без ББ), кг, не более 200   Длинна линий связи по информационным каналам, м:       - при соединении по интерфейсу RS485       - при сети Ethernet по электрическому кабелю       - при соединении по интерфейсу RS232   1000 80 12   Маркировка по взрывозащите 1Exd[ib]IIBT4X   Хроматограф осуществляет обработку аналитической информации, расчет физико-химических показателей качества ГГП и передачу в информационную сеть данных о результатах измерений, расчетов и служебной информации. Хроматограф сохраняет в энергонезависимой памяти результаты измерений и градуировок за последние 35 суток, а также результаты расчетов физико-химических показателей ГГП. В комплект поставки хроматографа входит ПО обработки хроматографической информации для ПК. Для оперативного контроля и установки режимов работы непосредственно по месту монтажа хроматогафа во взрывоопасной зоне служит пульт контроля, входящий в состав хроматографа, имеющий взрывозащищенное исполнение с маркировкой взрывозащиты 1ExibIICT6X. Достоинства: Взрывозащищенное исполнение по ГОСТ Р 51330.0-99, обеспечиваемое видом - взрывонепроницаемая оболочка, искробезопасная сеть Наличие Пульта контроля, обеспечивающего оперативный контроль и установку режимов работы непосредственно по месту монтажа хроматографа и имеющего взрывозащищенное исполнение с маркировкой взрывозащиты 1ExibIICT6 Автоматическая градуировка хроматографа Возможность работы в полевых условиях, при установке в термостатированный шкаф (поставляется по отдельному заказу) Осуществление связи между хроматографом и ПЭВМ до 1000 метров Возможность сохранения в энергонезависимой памяти информации о результатах измерений и автоматических градуировках за последние 35 суток Входящее в комплект хроматографа ПО для ПК позволяет: - обрабатывать и представлять в наглядной форме измерительную и служебную информацию; - устанавливать и контролировать параметры и режимы работы хроматографа; - формировать архив хроматограмм в виде файлов *.htg с именем, содержащим дату и время создания, а также статус режима (градуировка - измерение); - отображать на экране монитора ПК график текущей или архивной хроматограммы и таблицу с параметрами пиков по двум каналам детекторов; - просматривать и переписывать на HD-диск ПК архив результатов измерений за последние 35 суток, хранящийся в хроматографе в виде хроматограмм, таблиц пиков и рассчитанных физико-химических показателей ГГП; - формировать на HD-диске ПК и просматривать файл “Архив анализов” с содержанием среднесуточных значений молярных долей компонентов и физико-химических показателей ГГП; - формировать на HD-диске ПК и просматривать файл “Архив анализов” с содержанием средних значений градуировочных коэффициентов и их размаха, определяемых при каждой периодической градуировке в соответствии с ГОСТ 31371.7-2008, для построения контрольных карт по ГОСТ 31371.1; - формировать на HD-диске ПК и просматривать файл “Архив градуировок” с содержанием даты контрольного анализа, паспортных данных контрольной газовой смеси (значения молярных долей компонентов), значений измеренных молярных долей компонентов контрольной газовой смеси с расчетом неопределенности результата измерений, расхождения между измеренным и паспортным значением молярной доли для построения контрольных карт по ГОСТ 31371.1; - формировать и распечатывать отчет о считываемых из архива результатах измерения в виде выбранной хроматограммы, таблицы пиков, физико-химических показателей и режимов инструмента; - формировать и распечатывать отчет о считываемых из архива результатах измерения и расчетов физико-химических показателей ГГП в стандартной форме. Комплект поставки Хроматограф газовый промышленный “Хромат-900-5”, ведомость ЗИП, комплект ЗИП, техническая документация, CD-диск, пульт контроля, баллон с ГСО-ПГС, устройство отбора пробы из газовой магистрали высокого давления, преобразователь интерфейсов, блок разделительный искробезопасный. По отдельному заказу поставляется: - термостатированый шкаф; - ПК; - источники бесперебойного питания; - баллоны с газом-носителем и вспомогательным газом; - баллоны с ГСО-ПГС (поверочный комплект); - баллоны с контрольной газовой смесью.
