Регулятор температуры РТП

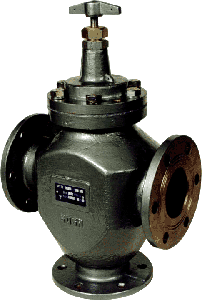

Регулятор температуры РТП-М
 Регулятор
прямого действия недистанционный РТП предназначен для систем автоматического
регулирования температуры охлаждающей жидкости, смазочного масла двигателей
внутреннего сгорания.
Область
применения терморегуляторов - стационарные, судовые, тепловозные и промышленные
дизели, газовые двигатели, газомотокопрессоры. Термочувствительным элементом в
регуляторе являются датчики температуры с твёрдым наполнителем типа ТДМ.
Материал корпуса БрОЗЦ7С5Н1.
Пример записи
при заказе терморегулятора РТП-65-1М с значением фиксированной настройки 75°С, с
корпусом из бронзы:
Терморегулятор РТП-65-75-1М с корпусом из
бронзы ТУ 25-02.092101-78
Пример записи
обозначения датчика исполнения 7 с температурой фиксированной настройки 65°С при
его заказе:
Датчик температуры ТД7М-65 ТУ
25-7617.0001-91
Технические
характеристики РТП-М:
|
Наименование |
Значения |
|
Диаметр
условного прохода, мм |
65; 80; 100;
125; 150 |
|
Значения
фиксированной настройки, °C |
35; 45; 50;
55; 60; 65; 70; 75; 80; 85; 90; 95 |
|
Условное
давление регулируемой среды, МПа |
1,0 |
|
Зона
пропорциональности, °C, не более |
10 |
|
Зона
нечувствительности, °C, не более |
3 |
|
Постоянная
времени, с, не более |
100 |
|
Масса, кг,
не более, соответственно |
33; 42; 50;
75; 100 |
Присоединительные размеры фланцев по ГОСТ 1536-76
Материал корпуса БрО3Ц7С5Н1.
Коды
исполнений
|
Обозначение |
Обозначение ТУ |
Код ОКП для
исполнений |
|
Обыкновенное |
Экспортное |
Экспортное |
Тропическое |
|
РТП-65-1М |
25.02.092101-78 |
42 1881 0732 |
42 1881 1412 |
42 1881 1512 |
|
РТП-80-М |
25.02.092168-80 |
42 1881 0745 |
42 1881 1425 |
42 1881 1525 |
|
РТП-100-М |
42 1881 0756 |
42 1881 1436 |
42 1881 1536 |
|
РТП-125-М |
42 1881 0767 |
42 1881 1447 |
42 1881 1547 |
|
РТП-150-М |
42 1881 0778 |
42 1881 1458 |
42 1881 1558 |
Габаритные
размеры упаковки и масса
|
Модель |
Масса, кг |
Габаритные
размеры, мм. |
|
прибора |
в упаковке |
L |
B |
H |
|
РТП-65-1М |
33 |
38,3 |
538 |
317 |
222 |
|
РТП-80М |
42 |
49,4 |
602 |
412 |
269 |
|
РТП-100М |
50 |
57,4 |
|
РТП-125М |
75 |
93,5 |
659 |
322 |
|
РТП-150М |
100 |
116,2 |
716 |
482 |
352 |
Количество
приборов в упаковке - 1 шт.
|
