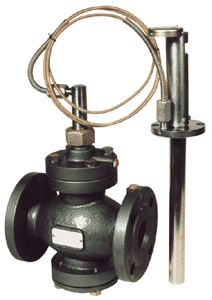

РТ-ДО(Д3)*, регулятор температуры Регулятор температуры РТ-ДО(Д3) Регуляторы температуры прямого действия представляют собой регулирующие устройства, которые за счёт температуры измеряемой среды получают энергию, необходимую для перестановки регулирующего клапана. К регулируемым параметрам часто не устанавливаются высокие требования точности, и в течении рабочего периода параметры остаются постоянными. При таких условиях затраты на регулирующее устройство можно снизить, если использовать регуляторы прямого действия (без постороннего источника энергии), в которых термочувствительное устройство извлекает энергию из регулируемой среды в количестве, достаточном для приведения в действие исполнительного органа. Экономия происходит благодаря отсутствию не только преобразователя температуры, управляющих приборов их обвязки и обслуживания, но также и источника вспомогательной энергии, что особенно важно в случае с широко разветвленной сетью централизованного теплоснабжения. Применение регуляторов снижает образование накипи в трубопроводах и теплообменниках. Особенно желательными регуляторы прямого действия оказываются в предохранительных устройствах, где они надежно работают и при отсутствии электрического тока сети. Пропорционально действующие регуляторы могут быть использованы для регулирования температуры, давления и расхода. Регуляторы предназначаются для нагревательных и охладительных систем промышленных, коммунальных и бытовых установок: для систем центрального отопления, вентиляции и кондиционирования; охладителей двигателей, конденсаторов и очистных станций; парогенераторов, печей, теплообменников, бойлеров, цистерн; обезжиривающих установок и гальванических сушильных шкафов; сушильных помещений и теплиц; трубопроводных магистралей большой протяженности. Технические характеристики Наименование Значения Диаметр условного прохода, мм 15 25 40 50 80 Диапазоны настройки регулируемой температуры, °C 0-40; 20-60; 40-80; 60-100; 80-120; 100-140; 120-160; 140-180 Зона пропорциональности, °C 10 Зона нечувствительности, °C 1 Постоянная времени, с 100 Условная пропускная способность Кv, м3/ч 2,5 6,3 16 25 60 Протечка в % от Кv, не более 0,1 Температура регулирующей среды, °C от -15 до +225 Длина дистанционной связи, м 1,6; 2,5; 4; 6; 10 Давление регулируемой среды, МПа 1,6 Условное давление, МПа 1,0 0,63 Перепад давления на регулирующем органе, МПа 0,6 0,4 Масса регуляторов, кг 7 9,5 14,5 22 40 Регуляторы изготавливаются по ТУ 25-02.090123-81 Пример обозначения регулятора с нормально открытым регулирующим органом с условным проходом 15 мм, пределами настройки 20-60°С, длиной капиллярной трубки 6м при его записи или заказе: РТ-ДО-15 (20-60)-6 ТУ 25-02.090123-81 Габаритные и присоединительные размеры Обозначение Рис. Dу D1 D2 D3 D4 D5 D6 H H1 H2 h h1 L1 размеры мм, не более РТ-ДО-15 I 15 95 34 80 65 14 65 265 195 470 270 64 130±1,0 РТ-ДЗ-15 I 180 РТ-ДО25 I 25 115 85 285 205 160±1,0 РТ-ДЗ-25 II 295 155 РТ-ДО-40 I 40 145 110 325 225 200±1,0 РТ-ДЗ-40 II 335 185 РТ-ДО-50 I 50 160 53 100 125 18 80 430 315 690 490 80 230±1,0 РТ-ДЗ-50 II 440 225 РТ-ДО-80 I 80 185 150 500 355 310±1,0 РТ-ДЗ-80 II 510 285 Габаритные размеры упаковки и масса Модель Кол-во в упаковке Масса, кг Габаритные размеры, мм. прибора в упаковке L B H РТ-ДО(ДЗ)-15 1 7 21 571 249 222 2 28 602 269 249 4 40 638 374 РТ-ДО(ДЗ)-25 1 9,5 21 571 249 222 2 28 602 269 249 4 40 638 374 РТ-ДО(ДЗ)-40 1 14,5 21 571 249 222 2 38 807 362 277 РТ-ДО(ДЗ)-50 1 22 33 282 242 РТ-ДО(ДЗ)-80 1 40 54 362 277
