Газовый датчик МГД-1
Газовый датчик МГД-1-хх-х
Газовый датчик МГД-1-хх-х

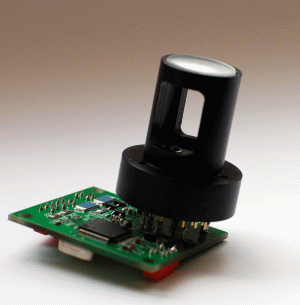

 Малогабаритный газовый датчик МГД-1-хх-х
предназначен для непрерывного измерения концентрации
взрывоопасных
углеводородных газов или диоксида углерода в окружающей
атмосфере
Отличительные особенности:
- Принцип измерения -ИК абсорбционный
- Цифровой (SPI) а аналоговый выходы
- Микропроцессорное управление - Сверхнизкое
энергопотребление
- Компенсация показаний по температуре
- Высокая стабильность
- Взрывозащищенное исполнение (EX компонент) Области применения:
Датчик может использоваться как ОЕМ компонент в
газоанализаторах и газоаналитических системах.
Производятся следующие модели сенсоров:
Модель .......... Вещество .......... Диапазон
измерения
МГД-1-01-х.............СН4....................0-100% по НКПР
МГД-1-02-х.............С3Н8..................0-100% по НКПР
МГД-1-03-х.............СО2....................0-5% об.
Общие технические характеристики
|
Параметр |
Величина |
|
Метод измерения |
Оптический (ИК абсорбционный) |
|
Измеряемый компонент
и диапазон измерения |
МГД-1-01-Х (0-100)% НКПР по СН4
МГД-1-02-Х (0-100)% НКПР по С3Н8
МГД-1-03-Х (0-5) % об. СО2 |
|
Абсолютная погрешность |
МГД-1-01..02-х ± (3+0,05*С) %НКПР
МГД-1-03-х ± (0,02+0,05*С) % об. |
|
Быстродействие |
10 сек (без противопылевого
фильтра) |
|
Способ забора пробы |
МГД-1ХХ-Д диффузионный
МГД-1ХХ-П прокачной |
|
Выходные сигналы |
Цифровой SPI
Аналоговый 0-2,7 В |
|
Маркировка взрывозащиты |
0Exia IIBT6U |
|
Диапазон рабочих температур |
- 40ºС... + 60ºC |
|
Относительная влажность |
До 98% (без конденсации) |
|
Напряжение питания |
+3...4,5 В |
|
Потребляемая мощность |
Не более 10 мВт |
|
Габаритные размеры |
45х45х46 мм |
|
Вес |
40г. |
|
Гарантийный период |
12 мес. |
|
