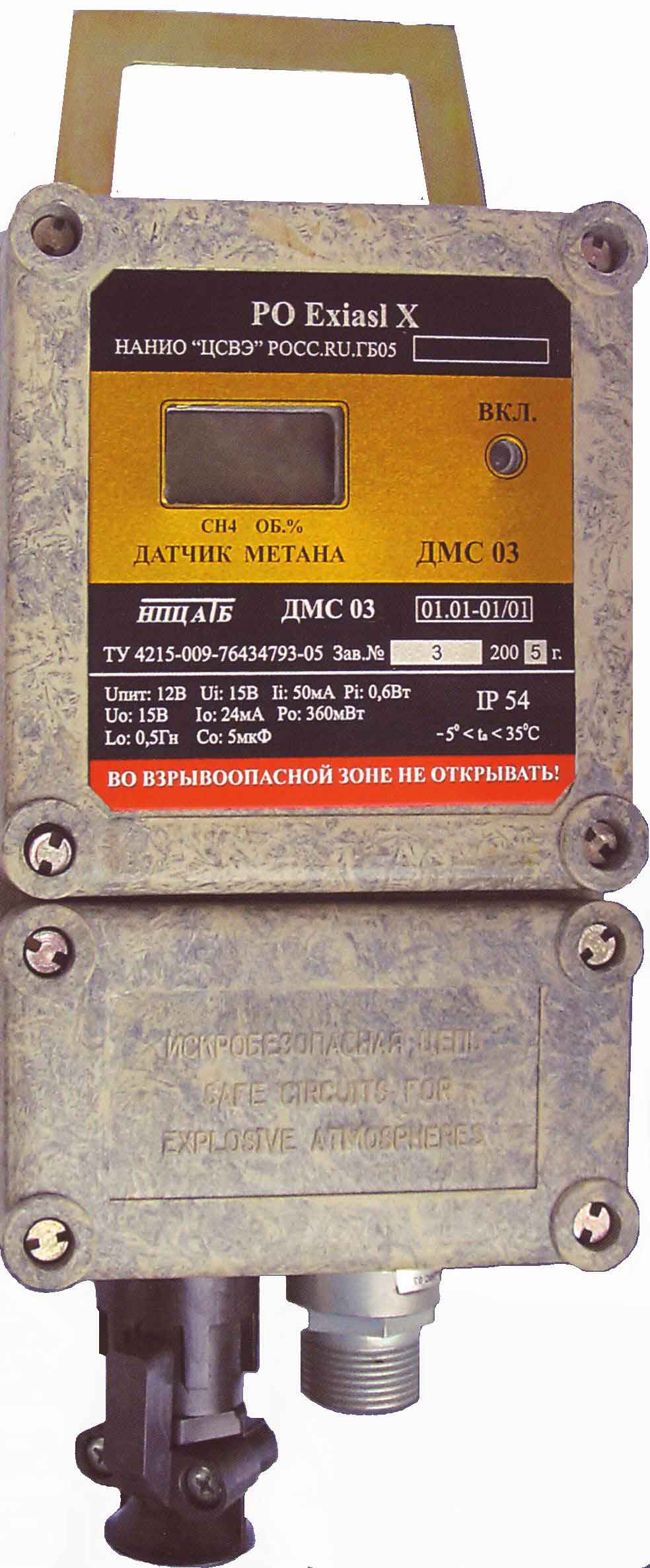

Датчик метана стационарный ДМС 03
Датчик метана стационарный серии
Датчик метана стационарный серии ДМС 03
 Датчик метана серии ДМС 03 - датчики НОВОГО ПОКОЛЕНИЯ для стационарных систем
контроля атмосферы и управления технологическими процессами.
Датчики метана стационарные серии ДМС 03 предназначены для непрерывного
автоматического измерения концентрации метана и определения степени
взрывоопасности рудничной атмосферы.
Датчики в зависимости от исполнения и маркировки взрывозащиты могут быть
использованы в подземных выработках шахт и рудников, в том числе опасных по газу
и пыли, внезапным выбросам и выделению водорода в соответствии с ПБ 05-618 и ПБ
03-533-03,а также во взрывоопасных зонах помещений и наружных установок,
согласно гл. 7.3 ПУЭ и ГОСТ Р 51330.13-99 (МЭК 60079-14-96).
Датчики в различных модификациях адаптированы к возможностям газоаналитической
шахтной многофункциональной системы "Микон 1P", копмлекса аппаратуры "Метан",
"КРУГ" и др. Они также могут использоваться и как самостоятельные измерительные
приборы. Разрешен к применению Федеральной службой по техни-
ческому надзору.
Основные ПРЕИМУЩЕСТВА и ОСОБЕННОСТИ
• Длительная работа без корректировок с применением ПГС в реальных условиях
эксплуатации;
• Широкая область применения за счет простого адаптирования к возможностям уже
используемых газоаналитических систем шахтной автоматики систем нового
поколения;
• Самотестирование;
• Наличие выносной, на расстоянии до 50 м. измерительнойголовки;
• Наличие "сухих контактов" для подключения исполнительныхустройств;
• Защитное отключение;
• Световая аварийная сигнализация;
• Сигнализация об отказе;
• Отображение текущей информации;
• Взрывозащищенное исполнение для I и II групп применения;
• Малое энергопотребление;
• Широкий выбор выходных сигналов по напряжению и току.
|
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|
НАИМЕНОВАНИЕ ПАРАМЕТРА |
ЕДИНИЦА ИЗМЕРЕНИЯ |
ЧИСЛЕННОЕ ЗНАЧЕНИЕ |
|
Способ отбора пробы |
диффузионный |
|
Диапазоны измерений для датчика:
- ДМС 03
- ДМС 03Э |
% об. долей % НКПР
|
0-2,5 и 5-100 0-60
|
|
Диапазоны показаний для датчика:
- ДМС 03
- ДМС 03Э |
% об. долей % НКПР
|
0-100
0-100
|
|
Предел основной допускаемой абсолютной погрешности
измерения на диапазоне
0-2,5 % об. долей |
% об. долей |
± 0,1
|
|
Предел основной допускаемой абсолютной погрешности
измерения на диапазоне
5-100 % об. долей |
% об. долей |
± 3
|
|
Предел основной допускаемой абсолютной погрешности
измерения по метано-воз-
душным смесям на диапазоне
0-60 % НКПР |
% НКПР |
± 5
|
|
Предел основной допускаемой абсолютной погрешности
измерения по бинарным смесям водорода с воздухом, а также по
многокомпонентным смесям (метан, водо-
род, воздух) на диапазоне
0-60 % НКПР |
% НКПР |
± 20
|
|
Предел допускаемого времени установления показаний
(T90)c, не более
- на диапазоне 0-5 % об. долей
- на диапазоне 5-100 % об. долей
- на диапазоне 0-60 % НКПР |
с
с
с
|
10
30
15
|
|
Количество аналоговых выходов
|
шт. |
не более 2
|
|
Диапазон выходного аналогового сигнала:
- напряжения постоянного тока
- постоянного тока |
В
мА
|
0,4-2
1-5 (0-5)
|
|
Релейные выходы:
- количество
- тип
- максимальные коммутируемые напряжение/мощность/ток
- задержка срабатывания
- предел абсолютной погрешности срабатывания
- коэффициент возврата
|
шт
В/Вт/А
с
% об. доли
|
1
"сухой" контакт
100/3/1
0,25
± 4
0,8-0,95
|
|
Номинальное напряжение питания:
- постоянного тока (в системе "Микон 1P")
- переменного тока (от АС комплекса "Метан") |
В
В
|
12
52
|
|
Диапазон допустимых напряжений питания:
- постоянного тока
- переменного тока (комплекс "Метан") |
В
В
|
7-15
40-60
|
|
Потребляемая мощность мВт при номинальном напряжении
питания постоянного тока 12 В, не более:
- при выходном сигнале 0,4-2,0 В
- при выходном сигнале 0-5 мА
При номинальном напряжении питания переменного тока 52 В |
мВт
мВт
мВт
|
300
360
500
|
|
Срок эксплуатации чувствительного элемента, лет:
- для термокаталитического элемента
- для термокондуктометрического элемента |
не менее 1 года
не ограничен
|
|
Уровень и вид взрывозащиты
(по ГОСТ Р 51330.0):
- для ДМС 03
- для ДМС 03Э (экспозиметр) |
PO ExiasI X
PO ExiasI X/1ExiadIIBT4/H2X
|
|
Степень защиты от внешних воздействий
(по ГОСТ 14254): |
IP 54 |
|
Габаритные размеры |
мм |
235x130x75 |
|
Масса |
кг |
2,6 |
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ |
|
Температура окружающей среды, С0 |
от - 5 до + 35 |
|
Относительная влажность окружающей среды в % |
от 30 до 100
(с конденсацией влаги) |
|
Атмосферное давление, кПа |
от 60 до 119,7
|
|
Наличие пыли, г/м3 |
не более 1 |
|
