Стационарная система анализа отходящих котельных газов, состояния остановленного котла и контроля розжига КГА-8С
Стационарная система анализа отх
Стационарная система анализа отходящих
котельных газов, состояния остановленного котла и контроля розжига КГА-8С

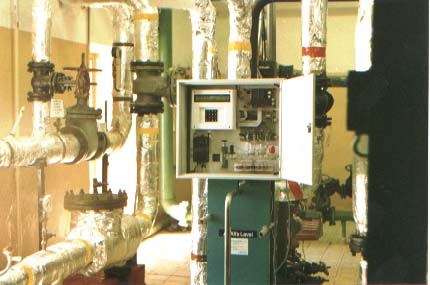

 КГА-8С
предназначен для постоянного автоматического экологического и
технологического контроля теплоэнергетических установок. Непрерывно измеряет
содержание оксида углерода СО, оксидов азота NOx и
кислорода О2 в отходящих газах. По этим параметрам микропроцессор
автоматически регулирует процесс горения. Измеренные данные передаются в
ПЭВМ или управляющий контроллер по стандартным
интерфейсам.
По заказу - дополнительно
измерение СH4 перед поджигом и в остановленном котле, что
практически гарантирует отсутствие вспышки или взрыва скопившегося в
пазухах метана!
Технические характеристики
| № |
Измеряемые параметры |
Диапазон |
Погрешность |
| 1 |
Кислород O2 |
0 - 25% об. |
±
0.2% об. |
| 2 |
Оксид углерода CO |
0 - 200 млн-1
200 - 2000 млн -1 |
± 20 млн
-1
± 10% отн. |
| 3 |
Оксид азота NOx |
0 - 100 млн -1
100 - 1000 млн-1 |
± 5 млн-1
± 5% отн. |
| 4 |
* Метан CH4 |
1000 - 10000 млн-1
( 2 - 20 %
НКПР ) |
± 10% отн.
|
| 5 |
Температура газа |
0 - 600 oC
|
± 3 oC |
| № |
Вычисляемые параметры |
Диапазон |
| 1 |
Диоксид углерода CO2 |
0 - 20% об. |
| 2 |
Коэфф. избытка воздуха |
1 - 100 |
| 3 |
Коэфф. полезного действия
котла |
70 - 100 % |
Выпускается вариант КГА-8С с дополнительным высокоточным
оптическим блоком IRidium-100. В этом случае к основной таблице
добавляются 3 новых диапазона :
| |
Измеряемые параметры |
Диапазон |
Погрешность |
| 6 |
Метан СН4 |
500
- 9999 млн-1 |
± 5 % отн. |
| 7 |
Оксид углерода CO |
0 - 5 % об. |
±3% отн. |
| 8 |
Диоксид углерода CO2 |
0 - 20 % об. |
± 3 % отн. |
* - по заказу
Производится также КГА-8-АКС
с самокалибровкой по смесям. В него
установлены специальные емкости с ПГС
( поверочной газовой смесью ) и система
подачи их
в
измерительный канал. С
КГА-8-АКС Вы гарантированно получаете
погрешность измерения не более
3 % отн.
в течение всего периода работы прибора !
Самокалибровка производится или нажатием кнопки,
или автоматически с заданным Вами
интервалом ( например,
каждый месяц ).
| Интерфейсы |
Цифровая двухпроводная сеть
RS485 ( расстояние до 1.5 км , программа и
протокол обмена входят в поставку ). По отдельному
заказу передача данных с ведущего компьютера на указанный Вами сервер
через Интернет 6
токовых выходов программируются с
клавиатуры на 0 – 5, 0 – 20 , 4 – 20 mA |
| Вода , воздух |
Не требуются ** |
| Питание, потр. мощность |
220 В , 15 ВА |
| Габариты, масса |
550 х 500 х 215 мм , 12 кг |
** - вода в кол-ве 1-3 л/ч может потребоваться при работе
на угле и сернистом мазуте.
Комплектующие – Analog Devices, Atmel, TRACO, CityTech, Sche, Data
Vision , ABB, Sens, Schmakoff & Honeywell .
Использование КГА-8С приводит к экономии топлива и уменьшению
выбросов вредных веществ, уменьшению износа котельного оборудования.
|
