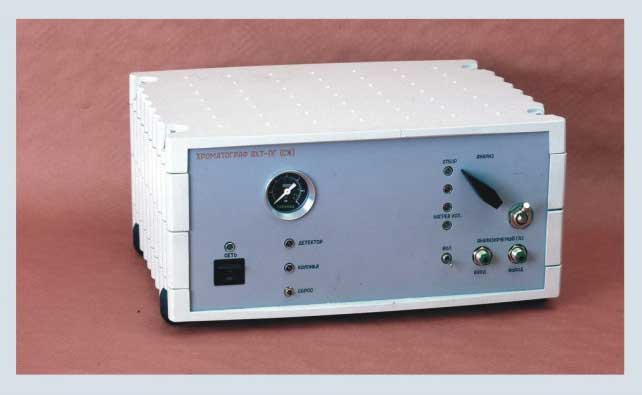

Хроматограф для анализа сжиженного газа АХТ-СЖ
Хроматограф для анализа сжиженно
Хроматограф для анализа сжиженного газа АХТ-СЖ
АХТ-СЖ
прост и удобен в эксплуатации и не требует специальной подготовки оператора.
Небольшие габариты позволяют использовать его как в стационарных условиях,
так и в передвижной лаборатории с питанием от автомобильного аккумулятора;
Выпускается в двух модификациях:
для работы в стационарных условиях
для работы в автомобильной передвижной лаборатории
с питанием от автомобильного аккумулятора
По отдельному заказу дополнительно к хроматографу могут быть поставлены:
баллоны с калибровочной газовой смесью, баллон с газом носителем,
пробоотборник газов, редуктор
персональный компьютер (стационарный либо ноутбук)
с установленным программным обеспечением.
Описание
Хроматограф для анализа природного сжиженного газа (АХТ-СЖ)
предназначен для количественного определения компонентного состава сжиженных
природных газов - пропана технического (ПТ), смеси пропана-бутана технического
(СПБТ), бутана технического (БТ), определения средней плотности/удельного веса газа в
соответствии с:
ГОСТ 20448-80 "ГАЗЫ УГЛЕВОДОРОДНЫЕ СЖИЖЕННЫЕ, Метод
определения углеводородного состава" (введенного взамен ГОСТ 10679-76 )
ГОСТ 28656-90 "ГАЗЫ УГЛЕВОДОРОДНЫЕ СЖИЖЕННЫЕ", Расчетный
метод определения плотности и давления насыщенных паров.
Определяемые компоненты: Метан, этан, этилен, пропилен,
пропан, изо-бутан, н-бутан, и-пентан, н-пентан и др.
АХТ-СЖ работает в изотермическом режиме и комплектуется
термостатируемыми:
испарителем сжиженного газа, детектором по теплопроводности
(ДТП),
хроматографической колонкой, петлевым краном-дозатором.
Имеет термостатируемый-испаритель, преобразующий жидкую фазу сжиженного газа в газовую фазу.
Комплектуется программным обеспечением
Для анализа сжиженного газа необходимо предварительно
преобразовать сжиженный газ в газовую фазу, поскольку состав сжиженного газа и
паровой фазы над ним существенным образом отличаются. Для этого в конструкции
хроматографа предусмотрен испаритель сжиженного газа. Проба жидкости
вводится в него, преобразуется в газовую фазу и затем поступает в дозатор.
Испаритель сжиженного газа и дозатор помещены в общий термостат, температура в
котором поддерживается постоянной на уровне 50-60 оС, что исключает оседание в
газовой линии тяжелых углеводородов. Путь анализируемого газа от пробоотборника до
колонки минимизирован и проходит внутри термостата.
Обработка сигнала детекторов осуществляется персональным
компьютером. Программа обработки входит в комплектацию прибора. На дисплее
компьютера отобразится хроматограмма. Компьютер автоматически рассчитает
концентрацию компонентов сжиженного газа, вычислит среднюю
плотность/удельный вес газа, запомнит хроматограмму и результаты анализа, дату и время его
проведения, распечатает на принтере паспорт газа и хроматограмму (при
необходимости).
Программа имеет возможность ручной корректировки границ
пиков. Все программное обеспечение разработано для операционных
систем Windows 98/Ме/2000.
Технические характеристики АХТ-СЖ
Анализируемые компоненты (углеводороды)
Режим работы АХТ- изотермический°С
Время выхода на режим, не более, мин.
Предел детектирования (по пропану), г/см3, не более
Предел допустимого отклонения температуры
термостата от среднего при установившейся температуре, не более,°С,
Предел допускаемого значения относительного
отклонения расхода газа при изменении температуры окружающего
воздуха на каждые 10°С в диапазоне от +10 до +35 °С,не более, %
Газ-носитель - гелий/азот с избыточным давлением, МПа
Расход газа-носителя, см3/мин
Масса, не более, кг.
Габаритные размеры, не более, мм,
Электрическое питание (в автомобильном варианте), В
При питании от сети переменного тока частотой 50 Гц,В |
С1-С6
90-120
60
5x10-9
0,5
5
0,45±0,05
10-15
7,5
310х205х140
13,5±1,5
220+22/-33 |
Определяет:
Компонентный состав сжиженных природных газов ГОСТ 20448-80 "ГАЗЫ
УГЛЕВОДОРОДНЫЕ СЖИЖЕННЫЕ,
Метод определения
углеводородного состава" ( взамен ГОСТ 10679-76 )
Среднюю плотность / удельный
вес газа ГОСТ 28656-90 "ГАЗЫ
УГЛЕВОДОРОДНЫЕ СЖИЖЕННЫЕ",
Расчетный метод определения
плотности и давления насыщенных паров
Анализируемые газы: пропан технический (ПТ), смесь
пропан-бутан технический (СПБТ), бутан технический (БТ)
Газ - носитель: Гелий, Азот
