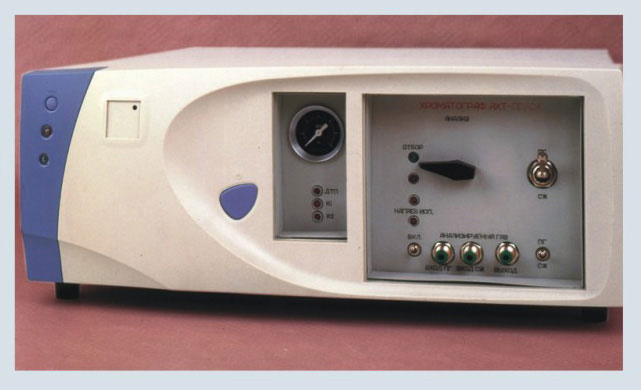

Хроматограф АХТ-ПГ/СЖ
Хроматограф - АХТ-ПГ/СЖ
Хроматограф - АХТ-ПГ/СЖ
АХТ-ПГ/сж прост и удобен в обращении и не требует специальной
подготовки оператора.
Небольшие габариты позволяют использовать его как в
стационарных условиях,
так и в передвижной лаборатории с питанием от автомобильного
аккумулятора;
Выпускается в двух модификациях:
для работы в стационарных условиях
для работы в автомобильной передвижной лаборатории с питанием
от автомобильного аккумулятора
По отдельному заказу дополнительно к хроматографу могут быть
поставлены:
баллоны с калибровочной газовой смесью
баллон с газом носителем,пробоотборник газов,редуктор
персональный компьютер (стационарный либо ноутбук) с
установленным
программным обеспечением.
Описание
Хроматограф АХТ ПГ/СЖ совмещает в себе функции сразу двух
хроматографов:
АХТ-ПГ (анализ природного газа) и АХТ-СЖ( анализ сжиженного
газа), что делает удобным
работу тем, кому необходимо анализировать как сжиженный, так
и природный газ.
АХТ-ПГ/СЖ предназначен как для определения компонентов
природного газа
(в соответствии с ГОСТ 23781-87) с целью определения
количественного состава, теплоты сгорания,
относительной плотности и числа Воббе (в соответствии с ГОСТ
22667-82),
так и компонентного состава и средней плотности сжиженных
природных газов
(ПТ, СПБТ и БТ в соответствии с ГОСТ 20448-80).
АХТ-ПГ/СЖ работает в режиме программирования температуры и
комплектуется
термостатируемыми: испарителем, петлевым краном-дозатором,
двумя детекторами
по теплопроводности (ДТП), двумя хроматографическими
колонками.
Для анализа сжиженного газа необходимо предварительно
преобразовать сжиженный газ
в газовую фазу, поскольку состав сжиженного газа и паровой
фазы над ним существенным
образом отличаются. Для этого в конструкции хроматографа
предусмотрен испаритель
сжиженного газа. Проба жидкости вводится в него,
преобразуется в газовую фазу и затем
поступает в дозатор. Испаритель сжиженного газа и дозатор
помещены в общий термостат,
температура в котором поддерживается постоянной на уровне
50-60 оС, что исключает
оседание в газовой линии тяжелых углеводородов.
Путь анализируемого газа от пробоотборника до колонки
минимизирован и проходит внутри термостата. Хроматограмма отображается на дисплее компьютера, который
автоматически обрабатывает
информацию. Программа обработки входит в комплектацию
прибора. Компьютер автоматически
рассчитает концентрацию компонентов природного или сжиженного
газа, его теплотворную способность ,
плотность, число Воббе, плотность/удельный вес газа ,
запомнит хроматограмму и результаты анализа,
дату и время его проведения, распечатает на принтере паспорт
газа
и хроматограмму (при необходимости).
Программа имеет возможность ручной корректировки положения
найденных пиков. Все программное
обеспечение разработано для операционных систем Windows 98/Ме/2000.
Технические характеристики АХТ-ПГ/СЖ
Температура термостатов колонок разделения углеводородов изменяется
в пределах
Температура колонки для разделения кислорода, азота, метана
Температура термостата детекторов
Температура термостата крана-дозатора и испарителя
Время выхода хроматографа на режим, ч, не более
Предел детектирования, об. долей, %, не более
Газ-носитель - гелий с избыточным давлением, МПа
Программируемый расход газа-носителя, см3/мин
Масса хроматографа, кг, не более
Габаритные размеры аналитического блока, мм, не более
Электрическое питание, при питании от сети, В
при питании от аккумулятора, В
Максимальная потребляемая мощность, кВт, не более |
от 50 до 170°C
45-60°С
55-60оС
35-40оС
1
0,005
0,5±0,15
от 10 до 70
7,5
370х350х180
220+22/-33
13,5+/-1,5
0,35 |
Тестовая хроматограмма анализа природного газа
Результаты расчета пиков
|
