Стационарные
газоанализаторы ЭССА-СО-СН4/N исполнение МБ
 Номер в
Госреестре 17424-03 Разрешение Госгортехнадзора на
применение № РРС 04-9212 Выполнены в соответствии с РД
12-341-00Назначение
Газоанализатор предназначен для измерения содержания
оксида углерода (СО) и метана (СН4) в воздухе
рабочей зоны, сигнализации о двух заданных уровней
концентрации (ПОРОГ 1, ПОРОГ 2), управления
исполнительными устройствами.
Устройство

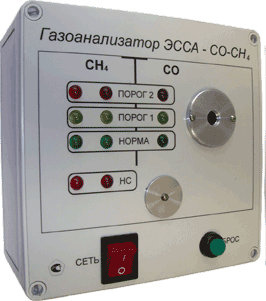

Газоанализатор состоит из блока измерения и сигнализации
(БИС) со встроенным в него электрохимическим сенсором
оксида углерода и N (1 или 2) измерительных
преобразователей (ИП) метана, соединяемых с БИС
экранированным кабелем с числом жил не менее 3-х.
Газоанализатор имеет два порога сигнализации для каждого
измеряемого компонента. Конструкция газоанализатора
предназначена для настенного монтажа.
Функции
-
измерение
массовой концентрации оксида углерода (СО) с помощью
электрохимического сенсора (Compact, производства
MONOX Ltd, Великобритания), установленного в БИС;
-
измерение
объемной доли метана с помощью термокаталитического
сенсора, установленного в ИП;
-
сигнализация превышения измеряемыми концентрациями
значений, заданных как пороги сигнализации: световая
- отдельная для каждого измеряемого компонента
(ПОРОГ 1, ПОРОГ 2); звуковая - общая для обоих
измеряемых компонентов (ПОРОГ 2);
-
 формирование независимых для каждого измеряемого
компонента управляющих релейных сигналов при
превышении измеряемыми концентрациями значений,
заданных как пороги сигнализации;
Межповерочный интервал
Межповерочный
интервал газоанализатора составляет 12 месяцев.
Гарантийный
срок
Гарантийный
срок, установленный на газоанализатор, составляет 18
месяцев с момента поставки.
ОСНОВНЫЕ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Принцип измерения |
CО |
Электрохимический |
|
СН4 |
Термокаталитический |
|
Диапазон измерения, мг/м3
|
СО, мг/м3 |
0 - 100 |
|
СН4,
% об |
0
– 2,5 |
|
Основная погрешность измерения, % |
СО |
0
– 20 мг/м3 , приведенная |
15 |
|
20
– 100 мг/м3, относительная |
15 |
|
СН4 |
приведенная |
10 |
|
Число порогов сигнализации |
СО |
2 |
|
СН4 |
2
|
|
Пороги сигнализации |
СО, мг/м3 |
20; 100 |
|
СН4,
% об |
0,5; 1 |
|
Число ИП метана |
1
или 2 |
|
Сигнализация |
Световая, релейные сигналы (отдельно по
каждому компоненту), звуковая (общая) |
|
Срок службы сенсора, лет |
СО |
10
лет |
|
СН4 |
12
месяцев |
|
Максимальное расстояние (м) между БС и ИП
при сечении жил кабеля* |
0,50 мм2 |
310 м |
|
0,35 мм2 |
220 м |
|
0,20 мм2 |
130 м |
|
0,12 мм2 |
75
м |
|
Рабочие условия эксплуатации: |
температура, C |
От
5 до 45 |
|
относительная влажность, % |
От
10 до 95 |
* кабель поставляется по отдельному заказу
|
