ЦТ2170, модуль аналоговых сигналов
Модуль аналоговых сигналов для р
Модуль аналоговых сигналов для
распределенных измерительных систем ЦТ 2170-1
 Назначение
Преобразование
унифицированных аналоговых электрических сигналов постоянного тока, напряжения
от датчиков расхода, давления, уровня, температуры и т.п. в кодированный
электрический сигнал.
Модуль аналоговых
сигналов ЦТ2170-1 применяется в составе АСУТП на предприятиях энергетики,
нефтеперерабатывающей, металлургической, химической, пищевой и легкой
промышленности.
Рабочая температура
окружающей среды от 5 до 50 °С при относительной влажности 90% при 25 °С.
Конструктивно
модуль выполнен в виде пылебрызгозащищенного моноблока со съёмной платой входных
присоединений, что позволяет размещать модуль непосредственно на
производственных установках и обеспечивает полную взаимозаменяемость приборов
без перепрограммирования.

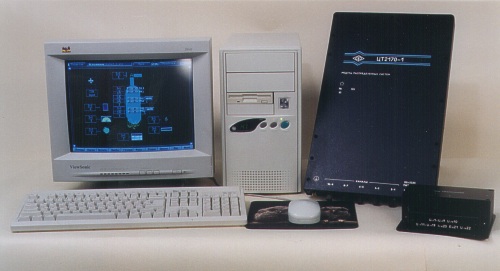

Прибор ЦТ2170-1
обеспечивает
-
измерение по 10
каналам;
-
подключение
датчиков Q,P,H,U,I и т.п. с унифицированным выходным сигналом постоянного
тока, напряжения: 0-5 мА; 0-20 мА; 4-20 мА; 0-100 мВ; выходными двуполярными
сигналами постоянного тока до 100мА, напряжения до 4 В; сопротивления до 4
кОм;
-
подключение
датчиков температуры ТСП100, ТСП50, ТСМ100, ТСМ50,ТВР-1, -2, -3, ТПР, ТПП,
ТХА, ТХК, ТМК;
-
класс точности
от 0,02 (чувствительность 1 мкВ/дел.);
-
входное
сопротивление при измерении напряжения: 2 МОм для диапазона ± 20 мВ; 20 МОм
для диапазона ± 200 мВ; 200 МОм для диапазона ± 2 В;
-
коэффициент
подавления помех: общего вида с частотой (50 ± 1) Гц - 120 дБ; нормального
вида с частотой (50 ± 1) Гц и (100 ± 2) Гц - 70 дБ;
-
время
измерения: 20; 40; 80; 120 мс при скорости опроса до 50 каналов в секунду;
-
помимо
отображения на мониторе ЭВМ результата измерения , в т.ч. рисование трендов,
прибор обеспечивает вывод информации о выходе сигнала за верхний и нижний
пределы уставок; функцию масштабирования, имеющую вид М=Ау+В; запись
результата преобразования RSYST в файл;
-
обмен
информацией с ЭВМ по кольцевому трёх-четырёх проводному каналу связи с
интерфейсом RS-232С с адресацией до 127 модулей на расстоянии до 1000 метров
между модулями и ЭВМ.
Потребляемая
мощность от внешнего нестабилизированного источника постоянного напряжения не
более 4 Вт при напряжении питания от 9 до 30 В (источник поставляется по
отдельному заказу).
Габаритные размеры
465х285х42 мм (компенсатора температуры свободных концов термопар 178х152х65
мм).
Масса модуля не
более 6 кг (компенсатора свободных концов термопар не более 1,5 кг).
В комплект поставки
входит дискета с программным обеспечением, поддерживающим работоспособность и
метрологические параметры модуля.
По заказу
потребителя за отдельную плату поставляется дискета с программным обеспечением в
виде библиотеки для разработки пользовательских программ.
|
