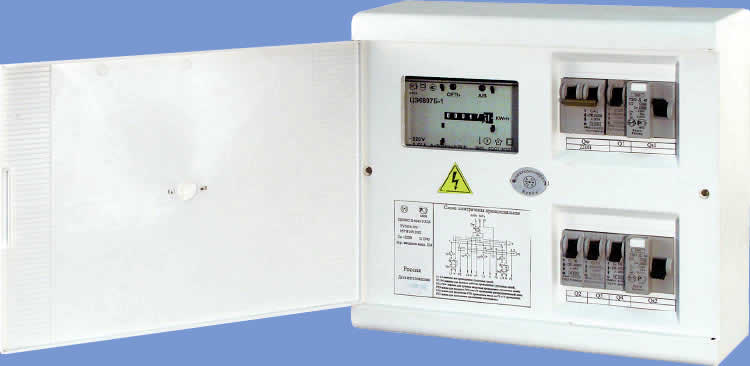

Щитки учетно-групповые квартирные
типа ЩКНЗ
Назначение
Предназначены для распределения и
учета электрической энергии в однофазных сетях переменного тока в зданиях.
Ввод и вывод внешних проводников
осуществляется сверху, снизу или сзади путем выламывания (выпиливания) нужных
отверстий и пазов в основании или корпусе щитка под стандартные кабельные
каналы, сальники или муфты.
Щитки могут комплектоваться
электрическими аппаратами в любом сочетании по заказу потребителя:
- автоматическими выключателями типа
ВМ40 TV3421-003-05758109-96,
- выключателями, управляемыми
дифференциальным током типа УЗО-Д40 с уставками по току утечки 10 или 30
mA
ТУ3420-007-05758109-98.
Щитки сконструированы таким образом,
что позволяют проводить легкий и безопасный монтаж, и предназначены для учета и
распределения энергии в индивидуальном строительстве, на небольших предприятиях,
объектах сферы обслуживания, в офисах и других аналогичных местах.
Щитки имеют дверцу, которая по заказу
потребителя может быть установлена для открывания как справа, так и слева.
Материал щитков - изоляционный,
трудногорючий пластик.
Щитки обеспечивают:
-учет и распределение электрической
энергии напряжением 220 В частотой 50 Гц;
- защиту от поражения электрическим
током при прикосновении к токоведущим или другим частям оборудования,
оказавшимся под напряжением (для исполнения с
V3O);
-автоматическое отключение
электрических цепей при коротких замыканиях или перегрузках;
-предотвращение пожаров из-за
неисправностей проводки (для исполнения с
V3O);
В состав щитков входят (в зависимости
от исполнения):
-счетчик электрический однофазный:
однотарифный или двухтарифный;
-вводной автоматический выключатель
типа ВМ40-2ХС на 40, 50 или 63А;
-автоматические выключатели типа
ВМ40-1ХС на 2 - 32А;
-выключатели, управляемые
дифференциальным током
V3O-fl40,
обеспечивающие отключение группы потребителей, находящихся на одной линии, при
токе утечки 10 или 30 мА в зависимости от исполнения.
Технические характеристики
Номинальное
напряжение 220 В;
Номинальный ток 40,
50 или 63 А;
Степень защиты
щитков -
IP40
Масса не
более 3,5 кг.
Пример записи
заказа:
- щиток квартирный учетно-групповой
однофазный, настенного исполнения, класса защиты
II
с двухполюсным выключателем на номинальный ток 50 А, со счетчиком, с четырьмя
однофазными группами: двумя на 1н=16А, одной на 1н=25А, одной на 1н=10А, из них
двумя защищенные
V3O:
на 1н=25А, Д1н=30мА и 1н=16А, Д1н=10мА климатического исполнения
VX/14:
«Щиток ЩКН3СII-5042УХЛ4,
ТУ3434-022-05758109-2001».
