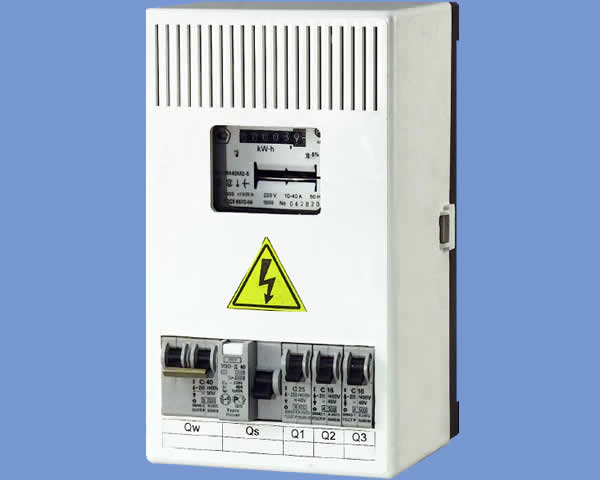

 Назначение
Служат для
приема, учета и распределения электрической энергии, защиты от перегрузок и
коротких замыканий однофазных электрических цепей переменного тока
напряжением 220В.
Щитки с
V3O,
кроме того, предназначены для защиты людей от поражения электрическим током
при неисправностях электрооборудования или при непреднамеренном контакте с
открытыми токопроводящими частями электроустановок и для предотвращения
пожаров, могущих возникнуть вследствие токов утечки.
Соответствуют
требованиям ГОСТ Р51628, ГОСТ Р51321.1 (МЭК 60439-1), ГОСТ Р 51321.3 (МЭК
60439-3)
Технические
характеристики
|
Типоисполнение щитка, оболочки |
Наличие
счетчика |
Тип и
номинальный ток вводного аппарата или щитка для исполнения без вводного
аппарата, А |
Тип. диф.
ток (для УЗО), ном. ток выключателя, А и количество аппаратов защиты
отходящих линий |
Масса, кг,
не более |
Примечание |
|
ЩК21М-УХЛ4 |
+ |
40 |
ВМ40-1ХС
25х1 |
3,2 |
|
|
ЩК22М-УХЛ4 |
-1)
|
16х2 |
1,65
|
|
ЩК25М-УХЛ4 |
+ |
ВМ40-2XС40 |
|
3,2
|
|
ЩК26М-УХЛ4 |
-1)
|
|
1,8
|
|
ЩК211М-УХЛ4 |
+ |
40 |
ВМ40-1ХС
25х1 |
3,2 |
|
|
ЩК221М-УХЛ4 |
-1)
|
16х2 |
1,8
|
|
ЩК251М-УХЛ4 |
+ |
ВМ40-2NС40 |
УЗОД402240х1 |
3,4
|
|
ЩК261М-УХЛ4 |
-1)
|
|
2,1
|
|
ЩК271М-УХЛ4 |
+ |
ВМ40-2ХС40 |
ВМ40-1ХС
25х1 |
3,3 |
|
|
ЩК281М-УХЛ4 |
-1)
|
16х1
УЗОД402240х1 |
2,0
|
|
ЩК291М-УХЛ4 |
+ |
ВМ40-2ХС32 |
ВМ40-1ХС
25х1 УЗОД402232х1 |
3,2 |
|
|
Оболочка: |
- |
- |
- |
1,15 |
3-5* |
|
ОЩК21-22М |
|
ОЩК25-291М |
1,2 |
6-7* |
|
ОЩК25-291ДМ |
1,15 |
5* |
*
количество модулей
Примечание:
1.
Конструкция щитков предусматривает возможность установки счетчиков.
2. Щитки
могут быть изготовлены с иными номинальными токами автоматических
выключателей, устройств защитного отключения в соответствии с заказом и
принципиальной электрической схемой Степень защиты от прикосновения к
токоведущим частям щитка
IP40,
по ГОСТ14254-96.
Примеры записи
обозначения щитка при его заказе и в документации
- с одним
однополюсным автоматическим выключателем ВМ40 на номинальный ток 25А,
двумя однополюсными автоматическими выключателями на номинальный ток 16А, со
счетчиком:
«Щиток
ЩК21М-УХ/14 ТУ16-92 ГЖИК656514.001 ТУ»,
- с вводным
двухполюсным автоматическим выключателем ВМ40 на номинальный ток 40А, с
одним однополюсным автоматическим выключателем ВМ40 на номинальный ток 25А,
двумя
автоматическими однополюсными выключателями ВМ40 на номинальный ток 16А, с
устройством
защитного отключения
V3O
Д40 на номинальный ток 40А
с уставкой по току утечки 30 мА, со
счетчиком:
«Щиток
ЩК251М-УХ/14 ТУ16-92 ГЖИК656514.001 ТУ». |
