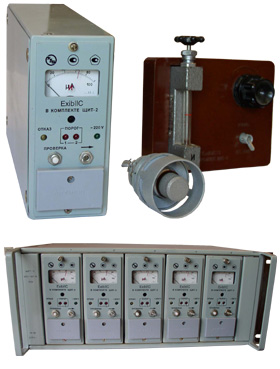

Сигнализаторы горючих газов и паров термохимические ЩИТ-2
ТУ 38 Украины 0208010-006-94 5В1.550.046 ТУ
Область применения
Для контроля загазованности производственных помещений всех отраслей промышленности, где может возникнуть утечка и распространение горючих газов, паров и их смесей:
- на газораспределительных, газо- и бензозаправочных станциях;
- в процессе газо- и нефтепереработки;
- в лакокрасочном производстве;
- на складах ГСМ;
- на судах и плавучих сооружениях;
- на ТЭЦ и котельнях, работающих на газовом топливе.
Достоинства
- Контроль большого количества горючих веществ в широком диапазоне температур.
- Наличие двух порогов срабатывания, информационной связи при аварийной ситуации.
- Коррозионная стойкость к воздействию соляного (морского) тумана и высокая устойчивость при качке и длительных наклонах.
- Возможность одновременного контроля в нескольких точках.
- Повышенная вибро- и ударопрочность.
- Взрывобезопасное исполнение.
- Быстродействие, простота и удобство в эксплуатации.
- Искробезопасность электрических цепей, обеспечивающая легкий и удобный монтаж, не требующий прокладки кабеля от датчика в трубах, позволяет сэкономить средства при монтаже сигнализатора.
- Доступная цена.
Модификации сигнализаторов ЩИТ-2
модификация | датчик | канальность | порогов срабатывания | выход |
---|---|---|---|---|
ЩИТ-2-13 | ДТХ-127 | одноканальный | 2 | |
ЩИТ-2-14 | ДТХ-128 | одноканальный | 2 | |
ЩИТ-2-15 | ДТХ-127 | пятиканальный | 2 | |
ЩИТ-2-16 | ДТХ-128 | пятиканальный | 2 | |
ЩИТ-2-17* | ДТХ-127 | пятиканальный | 2 | |
ЩИТ-2-18* | ДТХ-128 | пятиканальный | 2 | |
ЩИТ-2-22** | ДТХ-127 | одноканальный | 2 | 4-20 мА |
ЩИТ-2-23** | ДТХ-128 | одноканальный | 2 | 4-20 мА |
ЩИТ-2-24** | ДТХ-127 | пятиканальный | 2 | 4-20 мА |
ЩИТ-2-25** | ДТХ-128 | пятиканальный | 2 | 4-20 мА |
*Исполнения предназначены для контроля воздуха в трюмах судов морского и речного флотов. ТУ внесены в Морской Регистр. | ||||
**По отдельному заказу потребителя могут быть поставлены ЩИТ-2 с выходным унифицированным сигналом 4-20 мА. |
Технические характеристики
Наименование характеристики | |
---|---|
Принцип действия | термохимический |
Диапазон измерений, % НКПР* | от 0 до 50 |
Предел допускаемой основной абсолютной погрешности сигнализатора, % НКПР | + 5 |
Диапазон сигнальных концентраций в рабочих условиях, % НКПР | от 5 до 50 |
Время срабатывания, с, не более | 10 |
Время прогрева, мин., не более | 5 |
Продолжительность работы в автоматическом режиме без техобслуживания, суток | 45 |
Мощность, коммутируемая по цепям внешней сигнализации: | |
при напряжении переменного тока 220 В, ВА, не более | 88 |
при напряжении постоянного тока 30 В, ВА, не более | 100 |
Температура контролируемой среды, °С: | |
для ДТХ-127 | от -45 до +50 |
для ДТХ-128 и БПС | от 1 до 50 |
Длина линии связи при сопротивлении 8 Ом, м, не более | 1000 |
Число проводников линии связи | 4 |
Потребляемая мощность на один канал, ВА, не более | 10 |
Габаритные размеры, мм, не более | |
датчик ДТХ-127 | 83 x 60 x 150 |
датчик ДТХ-128 | 140 x 185 x 160 |
блок БПС (одноканальный) | 315 x 80 x 180 |
блок БПС (пятиканальный) | 395 x 520 x 198 |
Масса, кг, не более | |
датчик ДТХ-127 | 0,4 |
датчик ДТХ-128 | 2,3 |
блок БПС (одноканальный) | 4,0 |
блок БПС (пятиканальный) | 18,0 |
Средняя наработка на отказ, ч., не менее | 66700 |
Полный средний срок службы, лет, не менее | 10 |
*Нижний концентрационный предел распространения пламени (по метану 100% НКПР соответствует объемной доле 5%). |
Контролируемый компонент - единичные горючие газы, пары горючих жидкостей и их совокупность.
Поверочный компонент - метан.
Второй порог срабатывания - регулируемый (устанавливается потребителем).
По отдельному заказу потребителя могут быть поставлены монтажные каркасы для одноблочных, 2-х, 3-х, 4-х, 6-ти, 7-ми блоков БПС (одноканальных).
Электропитание сигнализаторов осуществляется от сети переменного тока напряжением (220-33) В, частотой (50+1) Гц.
