Стационарный взрывозащищенный газоанализатор кислорода ГТМ-5101ВЗ
АКВТ-01 - стационарный газоанали

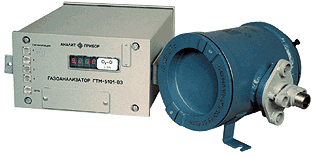

ГТМ-5101ВЗ - стационарный
взрывозащищенный газоанализатор кислорода
Предназначен для
непрерывного автоматического измерения объемной доли кислорода в различных
средах.
Область
применения: в агрегатах ТЭЦ, ГРЭС, АЭС (электролизное производство, анализ
отходящих газов, анализ воздуха), нефте- и газоперерабатывающей, химической и
других отраслях.
Тип
газоанализатора - стационарный.
Принцип работы -
термомагнитный.
Способ забора
пробы - принудительный или диффузионный.
Основные технические
характеристики
|
Характеристики |
Значения |
Примечание |
|
Диапазоны измерений О2, % об.: кислород в
аргоне |
0-2 |
Осн. привед. погр., %
± 6 |
|
кислород в азоте |
0-5
0-5; 0-10; 0-30; 0-50;15-30 |
± 2,5
± 4 |
|
кислород в дымовых газах |
0-2; 0-5; 0-10;
0-5; 0-10 |
± 4
± 2,5 |
|
кислород в рабочей зоне |
0-21
0-30 |
± 2,5
± 4 |
|
Время прогрева, мин, не более |
60 |
|
|
Установление показаний, с, не более |
90
180 |
принудительный
диффузионный |
|
Наличие 4 порогов сигнализации в пределах диапазона измерений, % |
5 – 90
|
устан. по согласованию с потребителем |
|
Выходные параметры:
унифицир. выходной сигнал, мА
“сухие” контакты реле |
0-5 или 4-20
одна группа |
по заказу для каждого порога |
|
Температура окружающей среды, ° С |
+5 - +50 |
|
|
Питание, В |
220 |
|
|
Потребляемая мощность, ВА |
30 |
|
|
Габаритные размеры, мм: для газоанализатора
для датчика |
300х335х140
238х230х185 |
Масса, кг, не более:
9
6 |
|
Срок службы, лет, не менее |
10 |
|
Газоанализатор имеет
блочно-модульную конструкцию, состоящую из преобразователя измерительного и
выносного преобразователя первичного (датчика). Расстояние между модулями не
более 200 метров.
Датчик имеет взрывозащищенное
исполнение "Взрывонепроницаемая оболочка" по ГОСТ 22782.6-81 и может
эксплуатироваться во взрывоопасных зонах класса В-1, В-1а, В-1б, маркировка по
взрывозащите 1ExdIICT6
Преобразователь измерительный
имеет общепромышленное исполнение и эксплуатируется в невзрывоопасных
помещениях.
Комплект поставки:
Газоанализатор, ЗИП,
ведомость ЗИП, эксплуатационная документация.
Для проверки
газоанализаторов за отдельную плату поставляются два 4-х литровых баллона с
измеряемым компонентом.
|
