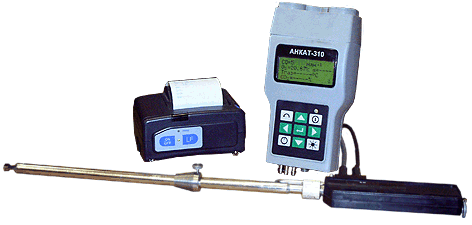

Переносной многокомпонентный газоанализатор оптимизации режимов горения АНКАТ-310 АНКАТ-310 - переносной многокомпонентный газоанализатор оптимизации режимов горения Газоанализатор АНКАТ-310 предназначен для проведения периодического измерения параметров дымовых газов и температуры при проведении регулировочных работ по оптимизации режима горения различных видов топлива (газ, уголь, мазут и др.) в котельных установках малой и средней мощности (котлов, турбин, горелок). Область применения: может быть использован службами энергопредприятий; организациями, проводящими ремонт и наладку котельного оборудования; предприятиями, эксплуатирующими топливосжигающие установки, а также службами экологического и газового надзора. Способ забора пробы - принудительный (встроенный побудитель расхода) Режим работы - периодический Принцип работы – электрохимический Модификации газоанализатора Модификация газоанализатора Измеряемые параметры Расчетные параметры (диапазон) АНКАТ-310-01 АНКАТ-310-04 Концентрация СО Концентрация О2 Температура газовой смеси Температура окружающей среды Концентрация СО2 (0 – 25)% КПД по обратному балансу (0 – 99,9)% Коэффициент избытка воздуха a (1 –9,99) АНКАТ-310-02 АНКАТ-310-05 Концентрация СО Концентрация О2 Концентрация NO Давление/ разрежение газовой смеси Температура газовой смеси Температура окружающей среды Концентрация СО2 Концентрация NOX (0 – 4000) млн-1 КПД по обратному балансу Коэффициент избытка воздуха a Потери тепла с отходящими газами (0 – 99,9)% Потери тепла вследствие химической неполноты сгорания топлива (0 – 99,9)% Потери тепла с водяными парами (0 – 99,9)% АНКАТ-310-03 АНКАТ-310-06 Концентрация СО Концентрация О2 Концентрация NO Концентрация SO2 Давление/ разрежение газовой смеси Температура газовой смеси Температура окружающей среды Концентрация СО2 Концентрация NOX КПД по обратному балансу Коэффициент избытка воздуха a Потери тепла с отходящими газами Потери тепла вследствие химической неполноты сгорания топлива Потери тепла с водяными парами Основные технические характеристики Измеряемый компонент Участок диапазона измерения, в котором нормируется основная погрешность (диапазон показаний) Пределы допускаемой основной абсолютной (относительной) погрешности измерения, Dд (dд) CO 0-400 млн-1 ± 20 млн-1   400-8000 млн-1 (0 – 12000) ± (20+0,1(СВХ-400)) млн-1 О2 0 – 21% об.доли (0 – 30) ± 0,2 %об. доли NO 0-200 млн-1 200-2000 млн-1 (0 – 4000) ± 20 млн-1 либо (± 10%) SO2 0-200 млн-1 200-3000 млн-1 (0 – 5000) ± 20 млн-1 либо (± 10%) Давление/ разряжение -5 – +5 кПа ± 0,1% кПа Дополнительные технические характеристики: Характеристики Значения Примечание Время прогрева, мин, не более 3   Время срабатывания, с, не более 60 40     для канала измерения О2 Температура окружающей среды, ° С 0 – 45   Время работы без подзарядки, ч, не менее 8   Температура газовой смеси, ° С 0 – 1050     Влажность газовой смеси, г/м3, не более 50 150     для АНКАТ-310-03, -06 с термохолодильником Содержание пыли в газовой смеси, г/м3, не более 0,5 150     для АНКАТ-310-03, -06 с термохолодильником Номинальное напряжение питания от 6 встроенных аккумуляторов, В 7,2 или от 6 батареек т/р АА Габаритные размеры, мм, не более 110х200х75   Длина погружной части пробозаборника, мм 300, 500 или 900 По заказу Масса, кг, не более 0,95   Срок службы, лет, не менее 10 без учета срока службы ЭХЯ Газоанализатор АНКАТ-310 обеспечивает одновременную цифровую индикацию значений всех измеряемых и расчетных параметров на встроенном ЖК дисплее с подсветкой. Калибровка и установка режимов газоанализатора осуществляется с помощью меню, выводимого на буквенно-цифровой ЖК дисплей и проводится один раз в 6 месяцев. Газоанализатор хранит информацию о проведенных измерениях, с привязкой к реальному времени. Газоанализатор имеет следующие основные и подключаемые блоки: газоанализатор (измерительный блок, электрохимические ячейки, побудитель расхода) выносной пробозаборник термохолодильник (по заказу) термопринтер с инфракрасным каналом связи с газоанализатором (по заказу) Выносной пробозаборник предназначен для: - забора пробы - фильтрации пыли - измерения температуры анализируемой среды Термохолодильник обеспечивает: - осушение газовой смеси - охлаждение газовой смеси Термопринтер позволяет распечатать измеренные данные. Радиус приема по инфракрасному каналу до 2 м. Для обеспечения работы газоанализатора совместно с ПЭВМ поставляется программное обеспечение, которое позволяет: вводить при помощи ПЭВМ в газоанализатор список мест контроля с привязкой к реальному времени, построение таблиц и графиков на ПЭВМ по данным, считанным с газоанализатора, просмотр данных на мониторе. Достоинства: газоанализатор помещается в руке или крепится на металлической стене с помощью чехла с магнитной вставкой время работы без калибровки 6 месяцев сохранение измеренной информации (до 200 результатов), возможность ее передачи на ПЭВМ или распечатки на термопринтере установка чувствительных элементов на разъемах, простота их замены встроенный побудитель расхода широкий температурный диапазон автоматический контроль неисправности автоматическое отключение побудителя при перегрузке по концентрации измеряемых компонентов газовой смеси малые габариты и масса надежная защита от пыли и влаги Комплект поставки: Газоанализатор, выносной пробозаборник, футляр, устройство зарядно-питающее, ЗИП, эксплуатационная документация. Дополнительно за отдельную плату газоанализатор может комплектоваться термохолодильником, термопринтером, программным обеспечением для работы с ПЭВМ. Для проверки газоанализатора за отдельную плату поставляются 4-х литровые баллоны c поверочными газовыми смесями ПГС, вентиль точной регулировки ВТР, индикатор расхода ИР.
