ПТ-С, ПТ-СМ, ПТ-СМ-Ех, Преобразователи температуры электронные
Электронные преобразователи темп

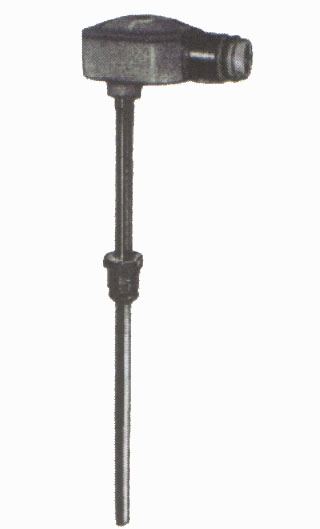

Электронные преобразователи
температуры ПТ-С
Назначение
Для преобразования
температуры в стандартный выходной сигнал 4-20 мА в автоматических системах
сбора данных, контроля и регулирования. Содержит термопреобразователь
сопротивления ТСМ с номинальной статической характеристикой 50М по ГОСТ 6651-94
(первичный)и нормирующий преобразователь (вторичный).
Технические характеристики
Пределы
преобразуемых температур, °С: от -50 до +50, от -50 до +150, от 0 до 100, от 0
до 150.
Основная
погрешность нормирующего преобразователя — ±1 %, термопреобразователя
сопротивления — по ГОСТ 6651-94.
Имеет совмещенную
двухпроводную линию подключения нагрузки и напряжения питания.
Питание — от 12 до
36 В постоянного тока.
Сопротивление
нагрузки — от 0 до 1,2 кОм.
Потребляемая
мощность — 1 Вт.
Длина защитной
арматуры: наружной части — 120 мм; монтажной части — 80, 160, 250, 320 мм
(оговаривается при заказе).
Рабочее давление
монтажной части — 6,3 МПа.
Имеет: корректор
"О" (4мА) и "1" (20 мА); защиту от неправильной подачи полярности напряжения
питания.
Габариты головки
прибора — 90х50х45 мм.
Масса — не более
0,5 кг.
Защита корпуса —
1Р65.
Электронные преобразователи
температуры ПТ-СМ
Назначение
Для преобразования температуры в унифицированный электрический сигнал
постоянного тока от 4 до 20 мА и дистанционной передачи измерительной информации
автоматическим системам сбора данных, измерения. контроля и регулирования
температуры.
Краткие технические характеристики
Диапазоны преобразуемых температур, °С: от -50 до 50; от -50 до 150; от 0 до
100; от 0 до 150.
Погрешность ±0,5%.
