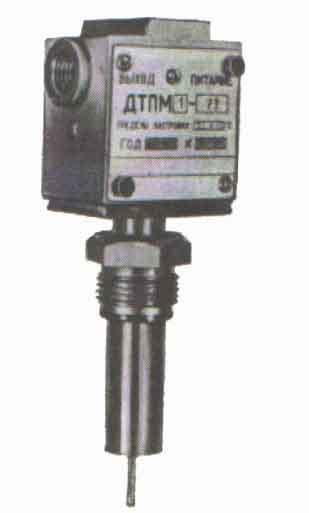

ДТПМ, Преобразователи температуры манометрические
Манометрические преобразователи
Манометрические преобразователи
температуры ДТПМ
 Назначение
Для преобразования
отклонения температуры регулируемой среды в пропорциональный пневматический
сигнал в системах автоматического регулирования температуры тепловозных дизелей.
Контролируемые среды: воздух, вода, масла и другие жидкости, неагрессивные к
нержавеющей стали.
Технические характеристики
Общие пределы
уставок — от -30 до +90 °С (4 модификации).
Зона
нечувствительности — не более 2; 2,5; 5 °С (в зависимости от модификации).
Зона
пропорциональности — от 5 до 55 °С (в зависимости от модификации).
Основная
погрешность настройки преобразователя на фиксированную температуру — ±1,5 °С.
Давление питания —
0,54-0,59 МПа или 0,74-0,78 МПа.
Диапазон изменения
выходного сигнала при изменении температуры на величину зоны пропорциональности
— от 0,10 до 0,49 МПа (в зависимости от модификации).
Габариты —
60х41х160 мм.
Масса — 0,8 кг.
Защита корпуса —
1РОО.
|
