Подробная информация

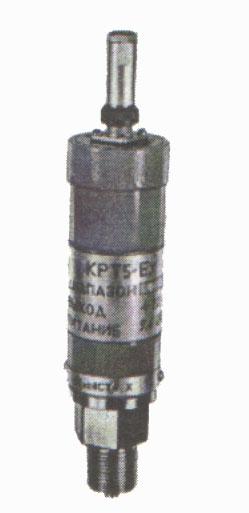

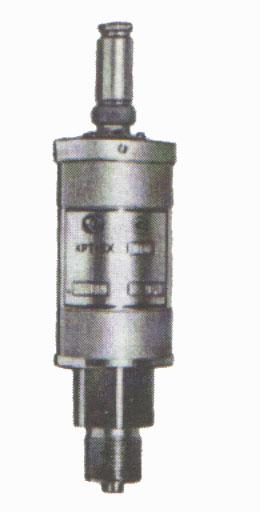

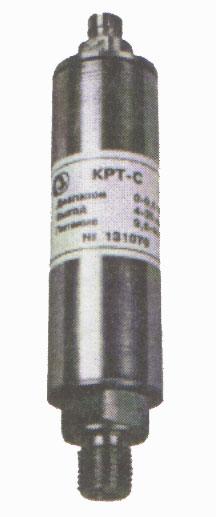

КРТ 5-Ех, КРТ-7, КРТ-С, КРТ-СТ, КРС-1, Электронные преобразователи давления Электронные преобразователи давления Тип прибора Описание прибора   КРТ-1,КРТ-2 Для преобразования избыточного давления в стандартный выходной сигнал постоянного тока в системах измерения (КРТ-1, КРТ-2), контроля (КРТ-1А, КРТ-2А). Выходной сигнал постоянного тока:4-20 мА (для КРТ-1, КРТ-1А);0-5 мА для КРТ-2, КРТ-2А).Материалы, контактирующие с измеряемой средой: сталь 12Х18Н10Т, титановые сплавы ВТ9, ВТ20 и ВТЗ-1. Верхние пределы измерения (контроля) давлений: 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 100 МПа. Основная погрешность — ±0,5; ±1 %. Температура окружающей среды — от -45 до +80 °С. Питание постоянным током — от 9,6 до 42 В (КРТ-1, КРТ-1А); 16-42 В (КРТ-2, КРТ-2А). Потребляемая мощность — 1 Вт (КРТ-1, КРТ-1А); 0,5 Вт (КРТ-2, КРТ-2А).Точность измерения не зависит от изменений сопротивления грузки и напряжения питания в указанных пределах. Габариты— 43х165 мм. Масса — не более 0,5 кг. Защита корпуса — 1Р65.Сертифицированы Госстандартом России. КРТ-1, КРТ-2 внесен в Гос. Реестр как средства измерения, № 12892-96. В новых разработках рекомендуется КРТ 5. КРТ-Ех Для преобразования избыточного давления в стандартный выходной сигнал постоянного тока в системах измерения. Подключается к искробезопасным входам сертифицированных испытательной организацией изделий,имеющих маркировку взрывозащиты "ЕхiаIIC". КРТ-Ех имеет маркировку взрывозащиты "ОЕхiаIIСТ6 в комплекте "X" и может устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 ПУЭ. Знак "X" указывает тип изделия с видом взрывозащиты "искробезопасная электрическая цепь" (по ГОСТ 22782.5), применяемого в качестве вторичного для КРТ-Ех и устанавливаемого вне взрывоопасных зон помещений и наружных установок. Материалы преобразователя, контактирующие с измеряемой средой: сталь 12Х18Н10Т, титановые сплавы. Верхние пределы давления: 0,6; 1,0; 2,5; 6; 16; 25; 100 МПа. По заказу преобразователи могут быть изготовлены на другие верхние пределы давления. Выходной сигнал постоянного тока — 4-20 мА. Основная погрешность — ±0,5; ±1 %. Электрическое питание постоянным током от искробезопасного входа изделия "X" напряжением — от 9,6 до 24 В. Потребляемая мощность— 1 Вт. Точность измерения не зависит от изменений сопротивления нагрузки и напряжения питания в указанных пределах. Габариты — 43хх145 мм. Масса — не более 0,5 кг. Защита корпуса — 1Р65. Сертифицирован Госстандартом России. Внесен в Гос.Реестр как средство измерения, № 12892-9.Свидетельство № 1891 о взрывозащищенности электрооборудования. В новых разработках рекомендуется КРТ 5-Ех.   КРТ-5 Для измерения избыточного давления и для непрерывного пропорционального преобразования в унифицированный выходной сигнал постоянного тока или напряжения, используемый в качестве входного во вторичной аппаратуре систем автоматического контроля, регулирования и управления технологическими процессами. Материалы: корпуса -алюминий Д16Т, штуцера М20'1,5 —нержавеющая сталь 2Х18Н10Т, мембраны — титановый сплав ВТ9.Верхние пределы измерений, МПа: от 1,0 до 100 (КРТ 5-1, КРТ 5-2,КРТ 5-З.КРТ 5-4); от 0,25 до 0,6 (КРТ 5-11, КРТ 5-22, КРТ 5-33, КРТ 5-44). Основная погрешность — ±0,5; ±1 %. Выходные сигналы:4-20 мА (КРТ 5-1, КРТ 5-11); 0-5 мА (КРТ 5-2» КРТ 5-22); 0-5 В (КРТ 5-3, КРТ 5-33); 0-10 В (КРТ 5-4, КРТ 5-44). Напряжение питания, В: 9,6-42 (КРТ 5-1, КРТ 5-11); 16-42 (КРТ 5-2, КРТ 5-22); 15-42 (КРТ 5-3, КРТ 5-4, КРТ 5-33, КРТ 5-44). Сопротивление нагрузки, кОм: 0-1,6 (КРТ 5-1, КРТ 5-11); 0-2 (КРТ 5-2, КРТ 5-22); >1 (КРТ 5-3, КРТ 5-33); >2 (КРТ 5-4 КРТ 5-44). Температура измеряемой среды — от -45 до +110 °С. Температура окружающего воздуха — от -45 до +80 Т;. Потребляемая мощность — не более 1,3 Вт. Точность измерения не зависит от изменений сопротивления нагрузки и напряжения питания в указанных пределах. Габариты — не более 38х182 мм. Масса — не более 0,2 кг. Защита корпуса — 1Р65. Сертифицирован Госстандартом России. Внесен в Гос. Реестр как средство измерения, № 20409-00. Заменяет КРТ-1, -2, -1А,-2А. КРТ-5Ех Для измерения избыточного давления нейтральных к титану и нержавеющей стали сред и для непрерывного пропорционального преобразования давления в унифицированный выходной сигнал постоянного тока в системах автоматического контроля, регулирования и управления технологическими процессами. Подключаются к искробезопасным входам сертифицированных испытательной организацией изделий, имеющих маркировку взрывозащиты "ЕхiаIIC". Имеют маркировку взрывозащиты "ОЕхiаIIСТ6 "X" и устанавливаются во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 ПУЭ, изд. 6 2000 г. Вид взрывозащиты "искробезопасная электрическая цепь" по ГОСТ 22782.5. Верхние пределы измеряемого давления, МПа: 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100. Основная погрешность — ±0,5; ±1 %. Выходной сигнал — 4-20 мА. Питание постоянным током от искробезопасного входа изделия "X" напряжением от 9,6 до 24 В. Имеют два исполнения для работы при температуре окружающего воздуха: от -10 до +70 и от -45 до +80 °С. Потребляемая мощность — не более 1 Вт. Точность измерения не зависит от изменений сопротивления нагрузки и напряжения питания в указанных пределах. Габариты — не более 38х182 мм.Масса — не более 0,25 кг. Защита корпуса — 1Р65. Имеет свидетельство ЦС ВЭ ИГД № 2001.С 199 о взрывозащищенности электрооборудования. Внесен в Гос. Реестр как средство измерения, № 20934-01. Заменяет КРТ-Ех.   КРТ-7 Для визуального цифрового отображения избыточного давления на 3,5-разрядном жидкокристаллическом индикаторе, преобразования избыточного давления в стандартный токовый сигнал 4-20 мА в системах диспетчеризации, контроля и управления технологическими процессами на объектах тепло-, газо-, водораспределительных сетей, холодильных установок и др. Материалы преобразователя, контактирующие с рабочей средой — титановые сплавы. Верхние пределы избыточного давления: 2,5; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000 бар (0,25; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100 МПа). Основная погрешность — ±0,5; ±1,0 %. Разрешающая способность индикации — от 0,06 до 0,4 %. Линия связи — двухпроводная. Подключение к линии связи осуществляется с помощью стандартного соединителя-клеммника. Температура окружающей среды — от -10 до +55 °С. Защищен от воздействия изменения полярности напряжения питания. Сопротивление нагрузки от 0 до 1,5 кОм. Питание — 10-40 В. Потребляемая мощность — не более 1 Вт. Точность измерения не зависит от изменений сопротивления нагрузки и напряжения питания в указанных пределах. Габариты — 52,4х120х32 мм. Масса — не более 0,15 кг. Защита корпуса — 1Р65. Сертифицирован Госстандартом России.   КРТ-МР Для контроля избыточного давления жидких и газообразных сред в системах диспетчеризации, контроля и регулирования давления, информационно-измерительных и других системах. Материалы преобразователя, контактирующие с контролируемой средой: сталь 12Х18Н9Т, титановые сплавы.Верхние пределы давлений: 0,1; 0,16; 0,25; 0,4; 0,6 МПа. Основная погрешность — ±1; ±1,5 % (для 0,1; 0,16; 0,25 МПа); ±0,5; ±1 % (для 0,4; 0,6 МПа). Температура окружающей среды — от -45 до +80 °С. Сопротивление нагрузки, кОм: 1,5 (КРТ-МР1); 2,0 (КРТ-МР2). Питание постоянным током: от 12 до 42 В (КРТ-МР1, вых. сигнал 4-20 мА); от 22 до 42 В (КРТ-МР2, вых. сигнал 0-5 мА). Потребляемая мощность: 1 Вт — КРТ-МР1; 0,5 Вт — КРТ-МР2. Точность измерения не зависит от изменений сопротивления нагрузки и напряжения питания в указанных пределах. Преобразователи имеют корректоры нуля и диапазона выходного сигнала с зоной регулировки не менее ± 2 %. Габариты — 48х180 мм. Масса — не более 0,5 кг. Защита корпуса —1Р65. Сертифицирован Госстандартом России. В новых разработках на давления 0,25; 0,4; 0,6 рекомендуется КРТ 5. КРТ-НТ Для преобразования (контроля)избыточного давления жидких и газообразных сред с повышенной температурой в стандартный выходной сигнал постоянного тока в системах автоматического контроля, регулирования и управления технологическими процессами. Материалы преобразователя, контактирующие с контролируемой средой: сталь 12Х18Н9Т, титановые сплавы. Верхние пределы давлений: 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100 МПа. Основная погрешность — ±0,5; ±1 %. Температура контролируемой среды — от -45 до +100 °С. Температура окружающей среды — от -45 до +100 °С. Сопротивление нагрузки: от 0 до 1,5 кОм (КРТ-НТ 1); от 0 до 2 кОм (КРТ-НТ2). Питание постоянным током: от 12 до 42 В — КРТ-НТ1 (вых. сигнал 4-20 мА); от 24 до 42 В — КРТ-НТ2 (вых. сигнал 0-5 мА). Потребляемая мощность: 1,0 Вт — КРТ-НТ1; 0,5 Вт — КРТ-НТ2. Изменение сопротивления нагрузки и напряжения питания в указанных выше пределах не влияет на точность изделия. Преобразователи имеют корректоры нуля и диапазона выходного сигнала с зоной регулировки не менее ± 2 %. Габариты — 0 48х170 мм. Масса — не более 0,5 кг. Защита корпуса — 1Р65. Сертифицирован Госстандартом России. КРТ-ТН Преобразователи с вынесенным тензопреобразователем (длина соединительной линии не более 500 мм) предназначены для преобразования (контроля) избыточного давления в стандартный выходной сигнал в автоматических системах сбора данных, контроля и регулирования технологических процессов. Материалы преобразователя, контактирующие с контролируемой средой: сталь 12Х18Н9Т, титановые сплавы. Верхние пределы давлений: 0,25; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100 МПа. Основная погрешность — ±0,5; ±1 %. Температура контролируемой среды — от -45 до +200 °С. Температура окружающей среды — от -45 до +100 °С. Сопротивление нагрузки: от 0 до 1,5 кОм (КРТ-ТН 1); от 0 до 2 кОм (КРТ-ТН2). Питание постоянным током: от 12 до 42 В — КРТ-ТН 1 (вых. сигнал — 4-20 мА); от 24 до 42 В — КРТ-ТН2 (вых. сигнал — 0-5 мА). Потребляемая мощность — 1,0; 0,5 Вт. Изменение сопротивления нагрузки и напряжения питания в указанных выше пределах не влияет на точность изделия. Преобразователи имеют корректоры нуля и диапазона выходного сигнала с зоной регулировки не менее ± 2 %.Габариты — 48х155 мм. Масса — не более 0,6 кг. Защита корпуса — 1Р65. Сертифицирован Госстандартом России. КРТ-С, КРТ-СТ Для пропорционального преобразования избыточного давления жидкостей, газов или паров в стандартный выходной сигнал постоянного тока 4-20 мА в системах контроля,диспетчеризации и управления. КРТ-С — с встроенным тензопреобразователем, КРТ-СТ — с вынесенным тензопреобразователем (длина соединительной линии не менее 400 мм). Материалы преобразователя, контактирующие с рабочей средой — титановые сплавы. Верхние пределы избыточного давления — 0,25; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100 МПа. Основная погрешность — ±0,5; ±1 %. Температура контролируемой среды — от -45 до +120 °С (КРТ-С); от -45 до +200 °С (КРТ-СТ).Температура окружающей среды — от -45 до +85 °С. Питание — от 9,6 до 40 В постоянного тока. Линия связи — двухпроводная. Подключение к линии связи — через клеммник. Защищены от неправильной подачи полярности напряжения питания. Сопротивление нагрузки — от 0 до 1,5 кОм. Точность преобразователей не зависит от изменений сопротивления нагрузки и проводов соединительной линии. Потребляемая мощность — не более 1 Вт. Габариты — 25,4х108 мм (КРТ-С); 25,4х101 мм (КРТ-СТ). Масса — не более 0,15 кг. Защита корпуса — 1Р65. Сертифицирован Госстандартом России. Внесен в Гос. Реестр как средство измерения № 20933-01. КРТ-У, КРТ-УТ Для пропорционального преобразования избыточного давления жидкостей, газов или паров в стандартный выходной сигнал постоянного тока 4-20 мА в системах контроля, диспетчеризации и управления. КРТ-У — с встроенным тензопреобразователем, КРТ-УТ — с вынесенным тензопреобразователем (длина соединительной линии не менее 400 мм).Материалы преобразователя, контактирующие с рабочей средой — титановые сплавы. Верхние пределы избыточного давления — 0,25; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100 МПа. Основная погрешность — ±0,5; ±1 %. Температура контролируемой среды — от -45 до +120 °С (КРТ-У); от -45 до +200 °С (КРТ-УТ). Температура окружающей среды — от -45 до +85 °С. Питание — от 9,6 до 40 В постоянного тока. Линия связи — двухпроводная. Подключение к линии связи — через разъём. Защищены от неправильной подачи полярности напряжения питания. Сопротивление нагрузки — от 0 до 1,5 кОм. Потребляемая мощность — не более 1 Вт. Точность преобразователей не зависит от изменений сопротивления нагрузки и проводов соединительной линии. Габариты — 25,4х115 мм (КРТ-У); 25,4х109 мм (КРТ-УТ). Масса — не более 0,15 кг. Защита корпуса — 1Р65. Сертифицирован Госстандартом России. Внесен в Гос. Реестр как средство измерения, № 20933-01. Датчик-реле давления КРС-1 Для двухпозиционного регулирования и предельной сигнализации давления или других физических величин, преобразуемых в стандартный сигнал постоянного тока. Имеет унифицированный входной сигнал 4-20 мА от преобразователя давления (например, КРТ-1), или от преобразователя другой физической величины. Диапазон задания регулируемого параметра (от диапазона 16 мА входного тока 4-20 мА) — от 0 до 100 %. Зона возврата — от 1 до 10 %. Основная погрешность — ±1,5 %. Выходной сигнал — релейный. Входное сопротивление — 250 Ом. Температура окружающей среды — от -45 до +80 °С. Питание — 220 В, 50(60) Гц. Потребляемая мощность — не более 4 Вт. Коммутируемый переменный ток при напряжении 220 В — 2,5 А. Подключение к линии связи — через клеммник. Направление действия релейного выходного сигнала изменяется устанавливаемой потребителем перемычкой на клеммнике. Габариты — 105х130х60 мм. Масса — не более 0,5 кг. Защита корпуса — 1Р44.
