Счетчик Тепла Dymetic-9412M

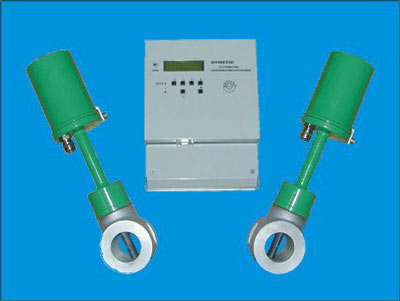

Счетчик Тепла Dymetic-9412M
|
Назначение
Для учета тепловой энергии и контроля параметров теплоносителя на тепловых пунктах промышленных предприятий и организаций и объектов коммунального хозяйства, имеющих открытые или закрытые системы водяного теплоснабжения, а также для передачи информации о параметрах теплоносителя в АСУ теплоснабжения объектов.
Межповерочный интервал - 3 года.
Основные
технические характеристики
| Условный проход, мм |
32, 50 ,80 ,100, 150 мм |
| Диапазон эксплуатационных расходов |
от 0,6 до 500,0 м3/ч |
| Температура теплоносителя |
от 15 до 150 0С |
| Допускаемая разность температур прямого и обратного потока |
от 10 до 120 оС |
| Рабочее давление теплоносителя, не более |
1,6 МПа |
| Погрешность измерений: |
|
| - объема и расхода воды (относительная); |
± 1,5 % |
| - тепловой энергии и мощности (относительная) |
± 4,0 % |
| - температуры в подающем и обратном трубопроводах (абсолютная); |
± 0,22 0С |
| - давления в подающем и обратном трубопроводах (приведенная). |
± 1,5 % |
| Основная относительная погрешность измерения |
|
| Потребляемая мощность, не более |
15 ВЧА |
| Вид климатического исполнения по ГОСТ 15150-69 |
- УХЛ.3.1, но для работы в интервале температуры окружающего воздуха: |
| - для датчиков МД - от минус 40 до + 50 0С; |
| - для вычислителя - от минус 5 до + 50 0С |
| Исполнение по устойчивости к воздействию пыли и воды по ГОСТ 14254-80 |
IPX7 - для датчиков МД
IP20 - для вычислителя |
| Масса, не более |
|
| датчика МД |
от 5,2 до 8,9 кг |
| вычислителя |
4,0 кг |
| Габаритные размеры |
|
| датчика МД |
98 х 102 х 475 мм |
| вычислителя |
245 х 245 х 56 мм |
|
 |
Принцип
работы
Принцип действия теплосчетчиков основан на измерении величин объема, температуры и давления теплоносителя в подающем и обратном трубопроводах с помощью многопараметрического датчика (датчик МД). С помощью микровычислительного устройства (вычислитель) определяется количество тепловой энергии и количество воды за контрольный отрезок времени.
Конструктивно датчик МД представляет собой моноблок, электронная схема которого преобразует информации от чувствительных элементов, расположенных в полости датчика МД внутри и около тела обтекания, и передает ее вычислителю в виде кодовых сигналов об объеме, расходе, температуре и давлении.
Вычислитель выполнен на базе унифицированных приборных конструкций в настенном исполнении. Электронная схема вычислителя содержит микро-ЭВМ, которая производит вычислительные операции по определению метрологических характеристик. Схема вычислителя обеспечивает контроль состояния объекта потребления тепла и фиксирует отказы датчиков МД и выход параметров режима теплопотребления и электрического питания за установленные пределы, а также обеспечивает формирование протоколов, передачу информации на принтер и связь с информационно-измерительной системой верхнего уровня.
В качестве печатающего устройства используется принтер EPSON или аналог.
Комплектность
Датчик МД ....................2 шт.
Вычислитель ..................1 шт.
Комплект монтажных частей (КМЧ) , по заказу, в т.ч.:
- Линия измерительная (ЛИ)...............2 шт.
- Коробка соединительная (по заказу).....1 шт.
- Кабель (по заказу)..................от 20 м
- Модем (по заказу)...................1 шт.
- Принтер (по заказу).................1 шт.
|
