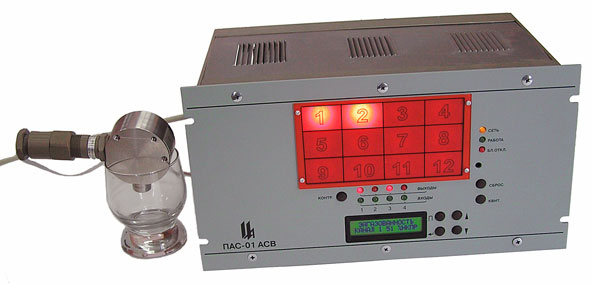

ПАС-01АСВ, Микропроцессорный контроллер сигнализации взрывоопасности Микропроцессорный контроллер сигнализации взрывоопасности ПАС-01АСВ Назначение Преобразователь измерительный ПИ-01 позволяет определять интегральную (суммарную) взрывоопасность воздушных смесей, содержащих различные по своей молекулярной массе горючие вещества. Способ отбора пробы - диффузионный. Разброс градуировочных характеристик от С1 до С18 не превышает 7,5%. Общая чувствительность к метану по сравнению с традиционными термохимическими сигнализаторами больше на 30 - 50%, а чувствительность к тяжелым углеводородам превышает чувствительность всех современных термохимических анализаторов в 2 - 3,5 раза. Преобразователь измерительный ПИ-01 не требует подстройки нулевых значений в процессе эксплуатации. Первичный измерительный преобразователь имеет защиту от перегрузки по концентрации любых значений и в течение любого времени. При этом анализатор сигнализирует об опасности возникновения взрыва. Периодическая поверка проводится один раз в год. Поверочный компонент - метан. Установление коэффициентов пересчета для других веществ не требуется, так как они укладываются в единую статическую характеристику. Периодичность поверки - один год. При этом только на первом году работы необходимо провести контроль нулевых показаний и работоспособность АСВ-2 по одной концентрации (метан + воздух). Аналогичную проверку необходимо проводить после аварийных ситуаций на предприятии. ПАС-01АСВ обеспечивает: определение довзрывоопасных концентраций горючих газов, паров горючих жидкостей и их совокупности в воздухе (определяемые компоненты - углеводороды С1 - С18 , пары органических растворителей и органических теплоносителей (таких как этиленгликоль, триэтиленгликоль, ацетальдегид, дифенил, терфинил), а также их смесей, исключение - водород и компоненты содержащие галогены и серу); отображение измеренного значения довзрывоопасной концентрации по выбранному оператором каналу на цифровом дисплее, расположенном на передней панели устройства; световую и звуковую предупредительную и аварийную сигнализацию превышения пороговых значений; запоминание и выявление последовательности поступления входных сигналов; выдачу сигналов на включение внешней световой и звуковой сигнализации; включение привода вытяжной вентиляции; отображение даты и времени включения предупредительной и аварийной сигнализации в момент обнаружения события; архивирование в энергонезависимой памяти даты и времени возникновения событий: предупредительной и аварийной сигнализации, возврата в норму, включения и отключения исполнительных механизмов; просмотр архива событий на цифровом дисплее по требованию оператора; логическую обработку входных сигналов с использованием логических операций: "И", "ИЛИ", "НЕ", "ЗАДЕРЖКА ВКЛЮЧЕНИЯ" и выдачи блокировочных сигналов на исполнительные механизмы; передачу информации о текущем состоянии входных сигналов и архивных записей на верхний уровень контроля и управления по интерфейсу RS-485 (для интеграции в SCADA-систему по отдельному заказу может поставляться OPC-сервер), при этом на одну шину могут быть подключены до 31 прибора. Взрывозащита Первичный измерительный преобразователь ПИП-01 предназначен для установки во взрывоопасных зонах помещений и наружных установок, уровень взрывозащиты "взрывобезопасный" для взрывоопасных сред категории IIB, группы Т3, маркировка взрывозащиты 1ExdIIBT3. Метрология Диапазон измерения содержания горючих веществ, % НКПР - 0-50;    Предел допускаемой основной абсолютной погрешности, % НКПР: по поверочному компоненту (метан) - ±4,0; при определении содержания горючих газов, паров ЛВЖ и их совокупности в воздухе - ±6,0. В комплект прибора входят: базовый блок прибора ПАС-01, включающий модуль центрального процессора МЦП, модуль питания МПит, двенадцатиканальный модуль индикации МИнд и шасси для установки десяти модулей. Блок обеспечивает звуковую и световую сигнализацию о превышении измеряемой величиной уставок предупредительной и аварийной сигнализации, архивирование событий, индикацию текущих значений довзрывоопасных концентраций; шесть одноканальных микропроцессорных модулей анализатора-сигнализатора взрывоопасности МАСВ-2. Модули формируют информацию о текущем значении концентрации горючих газов, паров горючих жидкостей и их совокупности в воздухе, а также информацию о превышении измеряемой величины двух установленных пороговых значений. МАСВ-2 является средством измерения; шесть термохимических взрывобезопасных первичных измерительных преобразователей ПИП, вид взрывозащиты "взрывонепроницаемая оболочка"; дополнительно прибор снабжен модулем реле и внешней сигнализации МРВС, который позволяет организовать два канала местной световой и звуковой сигнализации, пуск вытяжной вентиляции (два канала) и подключить две кнопки местного квитирования. Кнопка местного квитирования обеспечивает при повторном нажатии сброс сигнализации (при отсутствии активного события на входе ПАС) и при удержании более 3 с - пуск алгоритма проверки местной сигнализации "КОНТРОЛЬ"; по отдельному заказу прибор может быть снабжен модулем бесперебойного питания МБП, обеспечивающего выполнение всех функций прибора при аварийном отключении питания не менее чем в течение 15 мин. Входные сигналы Прием входных сигналов осуществляется модулями анализатора-сигнализатора взрывоопасности МАСВ ШДЕК.413218.003.0200.000 от первичных измерительных преобразователей взрывоопасности ПИП-01 ШДЕК.413218.002.0200.000. Способ отбора пробы - диффузионный. ПАС-01 1222 АСВ содержит шесть модулей МАСВ. Выходные сигналы В ПАС-01-1222 АСВ применен модуль реле и внешней сигнализации МРВС с двумя реле и двумя каналами внешней звуковой и световой сигнализации. МРВС позволяет организовать два канала зонной местной световой и звуковой сигнализации, а также организовать пуск вытяжной вентиляции (два канала) и подключить две кнопки местного квитирования.    Максимальное коммутируемое напряжение переменного тока на выходных контактах - 220 В переменного тока, максимальный коммутируемый ток - 1,0 А. Условия эксплуатации: температура окружающего воздуха - от плюс 5 до плюс 50 °С; относительная влажность воздуха - 80 % при температуре 35 °С и более низких температурах без конденсации влаги; ПАС-01 имеет степень защиты внутренних элементов от проникновения внутрь твердых тел и воды - IP 20 по ГОСТ 14254 (МЭК 529-89); Степень защиты корпуса ПИП от проникновения внутрь твердых тел и воды - IP64 по ГОСТ 14254 (МЭК 529-89). Питание ПАС-01АСВ питается от сети переменного тока напряжением 220 В и частотой (50±1) Гц. Потребляемая ПАС-01АСВ мощность не более 90 Вт. Габаритные размеры: ПАС-01АСВ не более, мм - 335×175×220; ПИ-01 не более, мм - 52×96×135.
