ПАС-01СГ, Контроллер взрывоопасности
Контроллер взрывоопасности ПАС-0

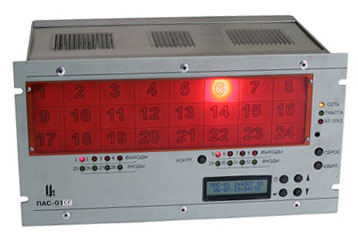

Контроллер взрывоопасности
ПАС-01СГ
 Назначение
Микропроцессорный
контроллер сигнализации взрывоопасности ПАС-01СГ и предназначен для:
-
приема сигналов
от термохимических взрывобезопасных сигнализаторов, контролирующих
концентрацию горючих газов, паров ЛВЖ и их совокупности в воздухе;
-
световой и
звуковой предупредительной и аварийной сигнализации превышения пороговых
значений;
-
запоминания и
выявления последовательности поступления входных сигналов;
-
выдачи сигналов
на включение внешней световой и звуковой сигнализации;
-
включения
привода вытяжной вентиляции;
-
отображения
времени и даты на цифровом дисплее, расположенном на передней панели
устройства;
-
отображения
даты и времени включения предупредительной и аварийной сигнализации в момент
обнаружения события;
-
архивирования в
энергонезависимой памяти даты и времени возникновения событий:
предупредительной и аварийной сигнализации, возврата в норму, включения и
отключения исполнительных механизмов;
-
просмотра
архива событий на цифровом дисплее по требованию оператора;
-
логической
обработки входных сигналов с использованием логических операций: "И", "ИЛИ",
"НЕ", "ЗАДЕРЖКА ВКЛЮЧЕНИЯ" и выдачи блокировочных сигналов на исполнительные
механизмы;
-
передачи
информации о текущем состоянии входных сигналов и архивных записей на
верхний уровень контроля и управления по интерфейсу RS-485 (для интеграции в
SCADA-систему по отдельному заказу может поставляться OPC-сервер), при этом
на одну шину могут быть подключены до 31 прибора.
Микропроцессорный
контроллер сигнализации взрывоопасности ПАС-01СГ выполнен на базе модулей и
конструктивов прибора аварийной сигнализации и блокировки ПАС-01.
Микропроцессорный контроллер сигнализации взрывоопасности ПАС-01СГ соответствует
"Общим правилам взрывобезопасности для взрывопожароопасных химических,
нефтехимических и нефтеперерабатывающих производств (ПБ-09-540-03)".
Исполнения
ПАС-01СГ
выпускается в исполнениях в соответствии с таблицей.
|
Обозначение
исполнения ПАС-01СГ |
Шифр исполнения
ПАС-01СГ |
Количество
дискретных входов |
Количество
выходов |
|
"сухой контакт" |
Входы внешнего
квитирования |
Реле |
Внешний звук |
Внешний свет |
|
ЦКЛГ.421411.000 |
ПАС-01-1222 СГ |
12 |
2 |
2 |
2 |
2 |
|
ЦКЛГ.421411.000-01 |
ПАС-01-2443 СГ |
24 |
3 |
4 |
3 |
3 |
|
ЦКЛГ.421411.000-02 |
ПАС-01-2462 СГ |
24 |
6 |
2 |
2 |
2 |
|
Входные сигналы
Прием входных
сигналов осуществляется модулем МВДО. Входным сигналом является состояние
датчика типа "сухой контакт" с импедансом от 0 до 1,0 кОм в замкнутом состоянии
("НЗ") и импедансом от 10 кОм до бесконечности в разомкнутом состоянии ("НР").
Выходные сигналы
ПАС-01СГ имеет от 2
до 6 релейных выходных каналов, в зависимости от исполнения, в виде
переключающего "сухого" контакта на автоматическое отключение силовой нагрузки.
В ПАС-01-1222 СГ применен модуль реле и внешней сигнализации МРВС с двумя реле и
двумя каналами внешней звуковой и световой сигнализации. МРВС позволяет
организовать два канала зонной местной световой и звуковой сигнализации, а также
организовать пуск вытяжной вентиляции (два канала) и подключить две кнопки
местного квитирования.
В ПАС-01-2443 СГ применены модуль внешней сигнализации МВС с тремя каналами
световой и звуковой сигнализации и модуль реле МР1 с четырьмя реле, позволяющие
организовать три канала зонной местной световой и звуковой сигнализации, а также
организовать пуск вытяжной вентиляции (четыре канала) и подключить три кнопки
местного квитирования и четыре дополнительных общепромышленных входа модуля МР1.
В ПАС-01-2462 СГ применены модуль реле и внешней сигнализации МРВС с двумя реле
и двумя каналами внешней звуковой и световой сигнализации и модуль реле МР1 с
четырьмя реле, позволяющие организовать два канала зонной местной световой и
звуковой сигнализации, а также организовать пуск вытяжной вентиляции и
управление исполнительными механизмами (шесть каналов) и подключить две кнопки
местного квитирования и четыре дополнительных общепромышленных входа модуля МР1.
Максимальное коммутируемое напряжение переменного тока на выходных контактах -
220 В переменного тока, максимальный коммутируемый ток - 2,0 А. Остальные
технические характеристики не отличаются от прибора аварийной сигнализации и
блокировки ПАС-01.
|
