ПСС-03, Прибор световой сигнализаци
Прибор световой сигнализации ПСС
Прибор световой сигнализации

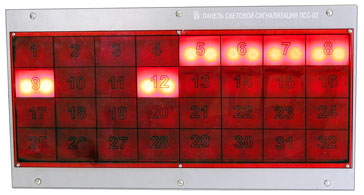

ПСС-03
 Назначение
Прибор световой
сигнализации ПСС-03 является специализированным программируемым устройством
отображения информации в системе "человек-машина". ПСС-03 предназначен для:
-
световой
предупредительной сигнализации на 32 ячейках повышенной яркости увеличенного
размера 50x38 мм или на 16 ячейках размером 100×38 мм модуля световой
сигнализации МСС;
-
управление
световой сигнализацией с верхнего уровня контроля по интерфейсу RS-485,
протокол обмена MODBUS, при этом на одну шину могут быть подключены до 31
прибора ПСС-03;
-
конструктивная
возможность монтажа как на щите, так и на элементах конструкции зданий.
ПСС-03 выпускается в общепромышленном исполнении.
Условия
эксплуатации:
-
температура
окружающего воздуха - от плюс 5 до плюс 50 °С;
-
относительная
влажность воздуха - 80 % при температуре 35 °С и более низких температурах
без конденсации влаги;
-
вибрационные
воздействия с частотой от 10 до 55 Гц и амплитудой смещения не более 0,15
мм;
-
содержание
агрессивных примесей в окружающем воздухе должно быть в пределах санитарных
норм.
ПСС-03 имеет
степень защиты внутренних элементов от проникновения внутрь твердых тел и воды -
IP 20 по ГОСТ 14254 (МЭК 529-89).
Исполнения
ПСС-03 выпускается
в исполнениях в соответствии с таблицей:
|
Обозначение
исполнения ПСС-03 |
Шифр исполнения
ПСС-03 |
Количество
дискретных входов общепромышленного исполнения |
Примечание |
|
ЦКЛГ.421451.000 |
ПСС-03 |
32 |
- |
|
ЦКЛГ.421451.000-01 |
ПСС-03-01 |
16 |
- |
|
ЦКЛГ.421451.000-02 |
ПСС-03-02 |
- |
Управление по RS-485 |
|
ПСС-03-01 отличается окнами индикации увеличенного в два раза размера.
Питание
ПСС-03 питается от
сети переменного тока напряжением 220 В и частотой 50 Гц.
Потребляемая ПСС-03 мощность не более 90 Вт.
Габаритные размеры
ПСС-03 не более
420×175×120 мм.
Масса
ПСС-03 не более 5
кг.
Монтаж
Конструктивно
устройство состоит из одного блока, предназначенного для щитового или настенного
монтажа.
|
