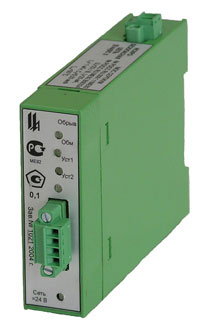

МПГР, Модуль питания и гальванического разделения
Модуль питания и гальванического
Модуль питания и гальванического
разделения МПГР
 Назначение
Модуль питания и
гальванического разделения МПГР предназначен для питания двухпроводных датчиков
и преобразователей с объединенной линией питания и передачи сигнала 4 - 20 мА
эксплуатируемых во взрывоопасных зонах помещений и наружных установок и
преобразования сигнала 4 - 20 мА, протекающего в цепи питания, в унифицированный
сигнал постоянного тока 4 - 20 мА по ГОСТ 26.011 с гальваническим разделением
входных и выходных цепей.
Метрология
По метрологическим
свойствам МПГР относится к изделиям, являющимися средствами измерения по ГОСТ
12997.
Взрывозащита
МПГР выполнен во
взрывозащищенном исполнении. Сертификат соответствия МОС СЕРТИУМ №РОСС
RU.ME92.B00324. Разрешение Госгортехнадзора России № РРС 04-11980.
Взрывозащищенное исполнение МПГР обеспечивается выполнением требований ГОСТ Р
51330.0 и видом взрывозащиты "искробезопасная электрическая цепь" по ГОСТ Р
51330.10. Маркировка взрывозащиты [Exia]IIC Х.
МПГР соответствует "Общим правилам взрывобезопасности для взрывопожароопасных
химических, нефтехимических и нефтеперерабатывающих производств (ПБ-09-540-03)"
и может быть использован в составе систем противоаварийной защиты.
Питание
Искробезопасность
входной цепи обеспечивается при питании МПГР у потребителя от сети постоянного
тока напряжением 24 В.
При наличии у потребителя вторичной сети питания 24 4 В постоянного тока,
питание МПГР может осуществляться непосредственно от этой сети. Нестабильность
напряжения питания не должна превышать по абсолютной величине 2 % от значения
напряжения питания. Пульсация напряжения питания не должна превышать 0,5 % от
значения напряжения питания.
Условия
эксплуатации:
-
температура
окружающего воздуха - от плюс 5 до плюс 50 °С;
-
относительная
влажность воздуха - 80 % при температуре 35 °С и более низких температурах
без конденсации влаги;
-
вибрационные
воздействия с частотой от 10 до 55 Гц и амплитудой смещения не более 0,15
мм;
-
атмосферное
давление - от 630 до 800 мм рт. ст.;
-
содержание
агрессивных примесей в окружающем воздухе должно быть в пределах санитарных
норм.
МПГР имеет степень
защиты внутренних элементов от проникновения внутрь твердых тел и воды - IP 20
по ГОСТ 14254 (МЭК 529-89).
Исполнения
МПГР является
прибором программно конфигурируемым потребителем в условиях эксплуатации.
Конструкция МПГР обеспечивает возможность параметрирования путем задания
значений кода программирования восьмиразрядным DIP-переключателем, с
персонального компьютера по интерфейсу RS-485 или с помощью ручного
программатора ПРГ-05:
-
типа
статической характеристики преобразования (линейная / корнеизвлечение);
-
программирование значений уставок;
-
алгоритма
срабатывания сигнализации.
МПГР обеспечивает
объединение в локальную сеть с другими приборами по интерфейсу RS-485. Для
интеграции в SCADA-систему по отдельному заказу может поставляться OPC-сервер.
Входные сигналы
Входным сигналом
МПГР является токовый сигнал с пределами изменения от 4 до 20 мА по ГОСТ 26.011.
В режиме питания двухпроводного преобразователя МПГР обеспечивает напряжение
постоянного тока не менее 20 В при токе 20 мА. МПГР снабжен светодиодным
индикатором обрыва линии связи.
Выходные сигналы
Выходные сигналы
МПГР:
-
токовый сигнал
с пределами изменения от 4 - 20 мА по ГОСТ 26.011. Максимальное
сопротивление нагрузки, включая сопротивление линии связи не более 1 кОм;
-
физические
сигналы интерфейса RS-485, гальванически развязанные от цепей МПГР, протокол
MODBUS. Нагрузочная способность выхода RS-485 до 256 приемопередатчиков
RS-485 с входным импедансом 12 кОм. Максимальная длина соединительного
кабеля 1200 м;
-
сигналы
предупредительной сигнализации (свечение соответствующего светодиода на
передней панели и замыкание ключа управления). Напряжение, прикладываемое к
ключу управления, не должно превышать 50 В, ток, протекающий через ключ, не
должен превышать 600 мА.
Предел допускаемой
основной, приведенной к диапазону изменения выходного сигнала, погрешности МПГР
при нормальных условиях не более 0,1 %.
При выборе функциональной зависимости выходного сигнала от входного по закону
корнеизвлечения погрешность нормируется при изменении входного сигнала в
диапазоне от 2,5 до 100 %.
Габаритные размеры МПГР не более 23×88×145 мм.
Масса МПГР не более 0,25 кг.
Монтаж МПГР производится на стандартном монтажном кронштейне - DIN-рейке NS35/15
DIN VDE 0611. DIN-рейка поставляется по отдельному заказу.
|
