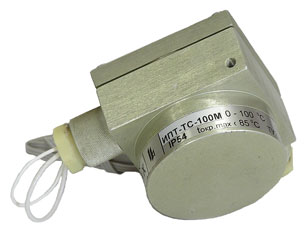

ИПТ, Измерительный преобразователь температуры
Измерительный преобразователь те
Измерительный преобразователь
температуры ИПТ
 Назначение
Преобразователь
измерительный ИПТ предназначен для преобразования сопротивления стандартных
термометров сопротивления по ГОСТ 6651 (ИПТ-ТС), расположенных во взрывоопасных
зонах, в унифицированный сигнал тока (линейный относительно температуры для ТСМ
и ТСП и линейный относительно ЭДС для термопар) двухпроводной линии 4 - 20 мА по
ГОСТ 26.011 для использования в автоматических системах контроля и
регулирования.
Входные сигналы
Типы первичных
термопреобразователей сопротивления и условные обозначения номинальных
статических характеристик первичных термопреобразователей сопротивления
соответствуют ГОСТ 6651 (ТСП - W100 = 1,3910), ТСМ - W100 = 1,4280
и ТСН - W100 = 1,6170).
Класс точности ИПТ
- 0,25.
Предел допускаемой основной, приведенной к диапазону изменения выходного
сигнала, погрешности ИПТ составляет 0,25 % при нормальных условиях.
Исполнения
Измерительный
преобразователь температуры ИПТ выпускается в исполнениях, приведенных в
таблице:
|
Обозначение
исполнения ИПТ |
Шифр исполнения ИПТ |
Тип первичного
термопреобразователя |
Заливка компаундом |
|
ЦА2.821.001 |
ИПТ-ТС |
ТСП, ТСМ и ТСН (ГОСТ
6651) |
нет |
|
ЦА2.821.001-01 |
ИПТ-ТС-01 |
ТСП, ТСМ и ТСН (ГОСТ
6651) |
есть |
|
Взрывозащита
ИПТ соответствует
"Общим правилам взрывобезопасности для взрывопожароопасных производств
(ПБ-09-540-03)" и может использоваться в составе систем противоаварийной защиты.
ИПТ имеют маркировку взрывозащиты 0ExiaIIСТ5 Х и соответствуют ГОСТ
22782.0 и ГОСТ 22782.5. Свидетельство Госэнергонадзора Министерства топлива и
энергетики Российской Федерации о взрывозащищенности электрооборудования "Сертиум
№2000С.89". Разрешение Госгортехнадзора России № РРС 04-2127.
Питание
ИПТ осуществляется
от модуля питания и гальванического разделения МПГР ЦА2.717.001 ТУ
1721-001-47798005-99 (Свидетельство Госэнергонадзора Министерства топлива и
энергетики Российской Федерации о взрывозащищенности электрооборудования "Сертиум
№2000С.90", Разрешение Госгортехнадзора России № РРС 04-2127) или других типов
источников питания, имеющих свидетельства о взрывозащищенности Госэнергонадзора
Министерства топлива и энергетики Российской Федерации и Разрешения на
применение Госгортехнадзора Российской Федерации.
Параметры блока питания:
Условия
эксплуатации:
-
температура
окружающего воздуха - от минус 40 до плюс 85 °С;
-
атмосферное
давление - от 630 до 800 мм рт. ст.;
-
относительная
влажность воздуха - 95 % при температуре 35 °С и более низких температурах
без конденсации влаги;
-
вибрационные
воздействия с частотой от 10 до 55 Гц и амплитудой смещения не более 0,35
мм;
-
содержание
агрессивных примесей в окружающем воздухе должно быть в пределах санитарных
норм.
ИПТ имеет степень
защиты внутренних элементов от проникновения внутрь твердых тел и воды - IP 54
по ГОСТ 14254 (МЭК 529-89).
Метрология
По метрологическим
свойствам ИПТ относится к изделиям, являющимися средствами измерения по ГОСТ
12997. Номер регистрации в Государственном реестре средств измерения №20564-00.
Поверка
Поверка
преобразователей ИТП производится в соответствии с разделом "Методика поверки"
руководства по эксплуатации РЭ, согласованным в части методики поверки ГЦИ СИ
ГУП "ВНИИМ им. Д.И. Менделеева".
Монтаж ИПТ на элементах конструкции технологического аппарата или установки
с помощью гайки и монтажного кронштейна из комплекта поставки. Рабочее положение
ИПТ - произвольное.
Масса ИПТ не более 0,2 кг.
|
