Подробная информация

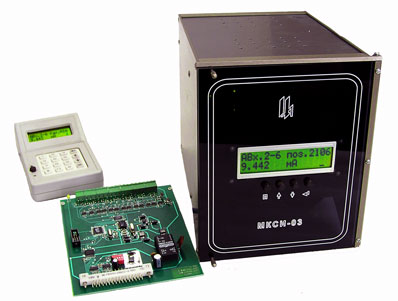

МКСИ-03, Преобразователь измерительный Преобразователь измерительный МКСИ-03 Назначение Преобразователь измерительный МКСИ-03 является проектно-компануемым программируемым микропроцессорным контроллером предназначенным для удаленного получения информации о состоянии сложных технических объектов. МКСИ-03 обеспечивает: прием сигналов от аналоговых датчиков с выходным сигналом 4 - 20 мА по ГОСТ 26.011, эксплуатируемых во взрывоопасных зонах помещений и наружных установок (модуль ввода аналоговых сигналов МВАИ 3); прием низкоуровневых сигналов от стандартных термометров сопротивления по ГОСТ 6651 или стандартных термопреобразователей по ГОСТ Р 50342, эксплуатируемых во взрывоопасных зонах помещений и наружных установок (модуль ввода сигналов термопреобразователей МВСТ 3); прием пневматических сигналов 20 - 100 кПа по ГОСТ 26.015 (модуль ввода пневматических сигналов МВПС 3); вычислительную обработку измерительной информации (масштабирования и линеаризации принимаемых сигналов, расчета измеренных значений в физических величинах технологических параметров, контроля нарушений технологических уставок); местную индикации текущего значения параметра по выбранному каналу; объединение в сеть с другими приборами и передачу информации о текущем состоянии входных сигналов на верхний уровень контроля и управления по интерфейсу RS-485 (для интеграции в SCADA-систему по отдельному заказу может поставляться OPC-сервер), протокол обмена MODBUS; возможность параметрирования с персонального компьютера по интерфейсу RS-485 или местным программатором. Взрывозащита По защищенности от воздействия окружающей среды МКСИ-03 имеет взрывозащищенное исполнение по ГОСТ 12997. Сертификат соответствия №РОСС RU.ME92.B00325. Разрешение на применение Федеральной службы по технологическому надзору РФ № РРС ВА-12600. МКСИ-03 предназначен для эксплуатации в составе систем противоаварийной защиты и соответствует "Общим правилам взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств (ПБ-09-540-03)". Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, гл.7.3. ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования, расположенного вне взрывоопасной зоны и связанного внешними искробезопасными цепями с электротехническими устройствами, установленными во взрывоопасных зонах.    Взрывозащищенное исполнение МКСИ-03 обеспечивается выполнением требований ГОСТ Р 51330.0 и видом взрывозащиты "искробезопасная электрическая цепь" по ГОСТ Р 51330.10 входных цепей: Метрология По метрологическим свойствам модули МВАИ 3,МВАО 3, МВПС 3, МВСТ 3 относятся к изделиям, являющимися средствами измерения по ГОСТ 12997. Взрывозащищенное исполнение МКСИ-03 обеспечивается выполнением требований ГОСТ Р 51330.0 и видом взрывозащиты "искробезопасная электрическая цепь" по ГОСТ Р 51330.10 входных цепей: модулей ввода аналоговой информации МВАИ 3 ЦКЛГ.426431.001, маркировка взрывозащиты [Exib]IIC Х. модулей ввода сигналов термопреобразователей МВСТ 3 ЦКЛГ.426432.001, маркировка взрывозащиты [Exib]IIC Х. Условия эксплуатации: температура окружающего воздуха - от плюс 5 до плюс 50 °С; атмосферное давление - от 630 до 800 мм рт. ст.; относительная влажность воздуха - 80 % при температуре 35 °С и более низких температурах без конденсации влаги; вибрационные воздействия с частотой от 10 до 55 Гц и амплитудой смещения не более 0,15 мм; МКСИ-03 имеет степень защиты от проникновения твердых тел и воды IP20 по ГОСТ 14254. Исполнения МКСИ-03 выпускается в двух базовых исполнениях в соответствии с таблицей 1.    В базовый блок установлены модуль питания МП 3, модуль центрального процессора МЦП 3, модуль цифровой индикации МЦИ 3 и модуль кросс-платы МКП3-6 (МКСИ-03) или МКП3-10 (МКСИ-03-01). Таблица 1   Обозначение исполнения МКСИ-03 Шифр исполнения МКСИ-03 Максимальное количество искробезопасных и пневматических входов ЦКЛГ.421431.001 МКСИ-03 24 ЦКЛГ.421431.001-01 МКСИ-03-01 48 Перечисленные модули не являются средствами измерения и не содержат программных продуктов, обеспечивающих расчет параметров выходных величин. В базовый блок установлены модуль питания МП 3, модуль центрального процессора МЦП 3, модуль цифровой индикации МЦИ 3 и модуль кросс-платы МКП3-6 (МКСИ-03) или МКП3-10 (МКСИ-03-01). Перечисленные модули не являются средствами измерения и не содержат программных продуктов, обеспечивающих расчет параметров выходных величин. Дополнительно в блок можно установить от одного до четырех (МКСИ-03) или от одного до восьми (МКСИ-03-01) модулей МВАИ 3 (активный источник сигнала 4 - 20 мА), МВАО 3 (пассивный приемник сигнала 4 - 20 мА), МВСТ 3, МВПС 3 в любом сочетании. Количество и тип поставляемых модулей определяется при заказе. Исполнения модулей приведены в таблице 2. Таблица 2 Обозначение исполнения модулей Шифр исполнения модулей Количество входов Тип входа ЦКЛГ.426431.001 МВАИ 3 6 Токовый 4 - 20 мА, ГОСТ 26.011 ЦКЛГ.426431.003 МВАО 3 6+6 Токовый 4 - 20 мА, ГОСТ 26.011, токовый 0 - 20 мА ЦКЛГ.422219.001 МВПС 3 6 Пневматический 20 - 100 кПа, ГОСТ 26.015 ЦКЛГ.426432.001 МВСТ 3 6 Термометры сопротивления по ГОСТ 6651 и термопреобразователи по ГОСТ Р 50431 Метрологические характеристики модулей приведены в таблице 3. Таблица 3 Наименование модуля Сигналы Предел основной приведенной погрешности γ, % от диапазона Предел допускаемой вариации выходного сигнала, % Дополнительная погрешность от изменения температуры, на 10°С Дополнительная погрешность от изменения напряжения питания, на 10% На входе На выходе МВАИ 3 4 - 20 мА 10 бит 0,25 0,4γ 0,5γ 0,2γ МВАО 3 4 - 20 мА 0 - 20 мА 10 бит 0,25 0,4γ 0,5γ 0,2γ МВПС 3 20 - 100 кПа 10 бит 0,25, 0,5 γ 0,9γ 0,2γ МВСТ 3 Термопары: -30 ÷ +78 мВ, Термометры сопротивления: 10÷400 Ом 10 бит 0,5 0,2γ 0,5γ 0,2γ Конструкция и монтаж Конструктивно МКСИ-03 выполнен в виде одного блока настенного или щитового монтажа. В варианте исполнения для настенного монтажа все подключения осуществляются спереди за открывающейся передней дверью. В варианте исполнения для щитового монтажа подключения осуществляются сзади. Внешний вид, габаритные и присоединительные размеры исполнений МКСИ-03 приведены на рис. 1 и 2. На передней панели установлены модуль индикации и элементы управления МКСИ-03. На фронтальных панелях модулей МКСИ-03 расположены элементы коммутации, контроля самодиагностики и настройки режимов работы обмена. В зависимости от исполнения МКСИ-03 комплектуется различным сочетанием модулей. Для подключения линий связи в модулях применены разъемные соединители фирмы PHOENIX с подключением жил кабеля "под отвертку". Каждый периферийный модуль имеет индикатор OUT, сигнализирующий наличие обмена между модулем центрального процессора МЦП 3 и периферийными модулями. Модуль МЦП 3 дополнительно снабжен индикаторами выбора адреса периферийного модуля и индикаторами обмена по интерфейсу RS-485. Программное обеспечение МЦП 3 содержит встроенную тестовую программу. Сообщения о неисправности модулей выводятся на экран ЖКИ модуля МЦИ 3.     Питание МКСИ-03 питается от сети переменного тока напряжением 220 В и частотой (50±1) Гц с отклонением напряжения питающей сети от минус 15 до плюс 10%.     Потребляемая МКСИ-03 мощность не более 40 Вт.     Масса МКСИ-03 не более 5 кг.
