КРВ-3/2-6, Клапан распределительный взрывозащищенный
Клапан распределительный взрывоз

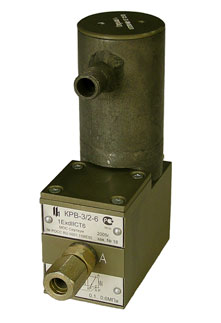

Клапан распределительный
взрывозащищенный КРВ-3/2-6
 Назначение
Клапан
распределительный взрывозащищенный КРВ-3/2-6 (далее по тексту - клапан)
предназначен для управления пневматическими приводами в системах управления
технологическими процессами химических, нефтехимических и других отраслях
промышленности.
Особенности конструкции и принцип действия
Клапан КРВ-3/2-6
является нормально закрытым (НЗ) трехходовым (т.е. имеющим три порта для
подключения к трубопроводам), двухпозиционным, золотниковым клапаном непрямого
действия с электромагнитным управлением, ручным дублированием и пружинным
возвратом в исходное состояние.
Взрывозащита
Клапан имеет
уровень взрывозащиты - "взрывобезопасный", вид взрывозащиты-
"взрывонепроницаемая оболочка", маркировку взрывозащиты - 1 ExdIIСТ6 по
ГОСТ 51330.0.
Принцип действия
Принцип действия
клапана заключается в том, что при подаче электропитания на электромагнит
открывается управляющее (пилотное) отверстие малого сечения, по которому
давление питания подается на поршень, что вызывает перемещение поршня и
золотника, управляющего связями между портами. При отключении электропитания
пилотное отверстие закрывается, открывается отверстие сброса и золотник с
поршнем под действием возвратной пружины возвращаются в исходное положение.
Имеется возможность ручного управления клапаном путем открытия (закрытия)
пилотного отверстия кулачком на лицевой поверхности клапана.
Применяемая
конструкция с использованием золотника, управляемого через пилотное отверстие
позволяет получить клапан с малым динамическим сопротивлением при большом
условном проходе.
Технические
характеристики
-
рабочее
давление - от 0,1 до 0,6 МПа;
-
условный проход
- 6 мм;
-
напряжение
питания постоянного тока - 24 (12) В;
-
потребляемая
мощность - не более 3 Вт;
-
время
срабатывания
- при
давлении от 0,2 до 0,6 МПа - не более 1 c;
- при давлении от 0,1 до 0,2 МПа - не более 2 c.
Условия
эксплуатации:
-
температура
окружающего воздуха - от минус 50 до плюс 85 °С;
-
относительная
влажность воздуха - 85 % при температуре 35 °С и более низких температурах
без конденсации влаги;
-
вибрационные
воздействия с частотой от 10 до 55 Гц и амплитудой смещения не более 0,35
мм;
Монтаж
Для монтажа клапана
предусмотрены 4 крепежных отверстия М5 в корпусе клапана. Для подключения
трубопроводов имеются три отверстия М10×1. Монтаж кабеля ведется через кабельный
ввод, который по согласованию с заказчиком может иметь варианты исполнения для
монтажа кабеля в трубе, монтажа бронированного кабеля и монтажа кабеля в
металлорукаве.
|
