ЦД2100, ЦД2121
Цифровые щитовые частотомеры ЦД2

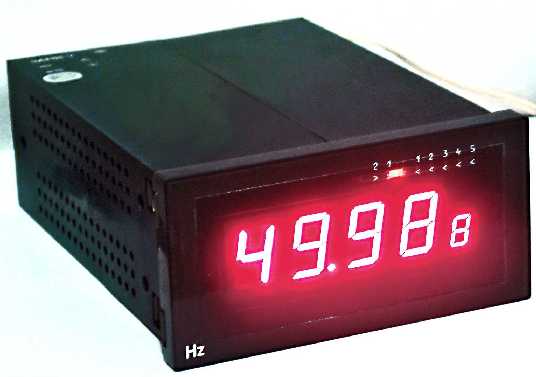

Цифровые щитовые частотомеры ЦД2100, ЦД2121
Назначение
Приборы предназначены для
измерения частоты промышленных сетей с номинальной частотой 50 или 60 Гц,
индикации измеренной частоты, передачи измеренного значения в виде выходного
кода по интерфейсу RS 485 или RS 232 , преобразования измеренного значения в
унифицированный выходной сигнал силы постоянного тока, коммутации цепей нагрузок
по результатам сравнения измеряемой частоты с задаваемыми уставками.
Конструктивно выполнены в виде щитовых приборов и заменяют устаревшие изделия
Ф205, Ф246, ЦД2120.1, ЦД2120.2.
Технические
характеристики
Конструктивно приборы выполнены
в двух типоразмерах корпусов – с габаритами по наличнику 80х160 мм ( ЦД2100,
высота цифр 25,4 мм) и 60 х100 мм ( ЦД2121, высота цифр 20 мм). Приборы измеряют
частоту входного сигнала в диапазонах: от 45 до 55 Гц, от 48 до 52 Гц, от 49 до
51 Гц при номинальном значении частоты 50 Гц; от 55 до 65 Гц, от 58 до 62 Гц, от
59 до 61 Гц при номинальном значении частоты 60 Гц,, разрешающая способность (
чувствительность) – 0.001 Гц.
Погрешность измерения не более
0.01% (0.005 Гц)
Время измерения не более 200 мс
Входной сигнал от 0.1 В до 264 В
Напряжение питания 220 В
Приборы имеют 7 уставок,
дискретность задания уставок 0.05 Гц, результат сравнения индицируется на табло
прибора и выдается в виде электрического сигнала на выходном разъеме.
Приборы имеют один из выходов (
по заказу):
RS232, RS485,
токовый выход 0-5, 0-20 или 4-20 мА
RS-485 + один из
токовых выходов
Таблица исполнений частотомеров ЦД2100, ЦД2121
|
Тип прибора |
Исполнение |
выход |
Цвет индикатора |
Наличие блока уставок |
|
ЦД2100
(80х160 мм)
ЦД2121
(60х100 мм) |
.1 |
RS 232 |
Красный |
Нет |
|
.2 |
RS 485 |
|
.3 |
0-5 мА |
|
.4 |
0-20 мА |
|
.5 |
4-20 мА |
|
.6 |
RS 232 |
Зеленый |
|
.7 |
RS 485 |
|
.8 |
0-5 мА |
|
.9 |
0-20 мА |
|
.10 |
4-20 мА |
|
.11 |
RS 232 |
Красный |
7 уставок, 5 на понижение частоты, 2 на повышение
частоты |
|
.12 |
RS 485 |
|
.13 |
0-5 мА |
|
.14 |
0-20 мА |
|
.15 |
4-20 мА |
|
.16 |
RS 232 |
Зеленый |
|
.17 |
RS 485 |
|
.18 |
0-5 мА |
|
.19 |
0-20 мА |
|
.20 |
4-20 мА |
|
.21 |
RS-485
0- 5
мА |
Красный |
Нет |
|
.22 |
RS-485
0 – 20
мА |
|
.23 |
RS-485
4 - 20
мА |
|
.24 |
RS-485
0 – 5
мА |
Зеленый |
|
.25 |
RS-485
0 – 20
мА |
|
.26 |
RS-485
4 – 20
мА |
Примеры заказа
Частотомер с
габаритом по наличнику 80х160 мм,, цвет свечения индикаторов –красный, выход
RS232,блок уставок есть – ЦД2100.11
Частотомер с габаритом по наличнику 60х100 мм, цвет свечения
индикаторов –зеленый, выход 0-5 мА, блока уставок нет – ЦД2121.8
