ВХЛ 1-4, Газоанализатор
Газоанализатор ВХЛ 1-4
Газоанализатор
ВХЛ 1-4
 Назначение
Измерение содержания водорода в осушенных технологических газах хлорных
производств (электролитическом хлоргазе после первой и второй стадии сжижения
хлора, синтетическом хлористом водороде).
Принцип действия
Основан на выделении водорода из дозы анализируемого газа с последующим
определением содержания водорода в газе-носителе (азот, воздух) с помощью
термокондуктометрического преобразователя. Газоанализатор работает циклически
(время цикла 180 с).
Описание прибора

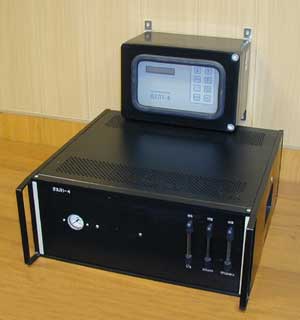

Газоанализатор состоит из двух блоков в обыкновенном исполнении:
• блока обработки анализируемого газа (ОАГ), включающего
термокондуктометрический преобразователь, элементы подготовки пробы и
переключения газовых потоков
• блока формирования измерительной информации (ФИИ), осуществляющего управление
работой элементов газовых потоков в ОАГ, обработку и представление результатов
измерений, диагностику неисправностей.
Результаты в цифровой форме отображаются на дисплее на лицевой панели блока ФИИ.
Выходной сигнал для связи с внешними устройствами - унифицированный - 0-5
мА. Газоанализатор может быть смонтирован на вертикальном щите или
установлен на столе.
Комплектность
• блоки ОАГ и ФИИ (1, 2 или 3 в зависимости от исполнения
газоанализатора)
• фильтры для очистки анализируемого газа и газа-носителя
• по отдельному заказу поставляется регистрирующий потенциометр
Достоинства прибора
• возможность измерения содержания водорода в сложных многокомпонентных
смесях на различных технологических стадиях
• диагностика неисправностей наиболее ответственных узлов и автоматическая
корректировка нулевых показаний
• представление результатов измерения в цифровой форме
Технические характеристики ВХЛ 1-4
|
Диапазоны
измерений: |
|
|
ВХЛ 1-41 |
0-2 об.%
|
|
ВХЛ 1-42 |
0-5 об.%
|
|
ВХЛ 1-43 |
0-10 об.% |
|
Приведенная
погрешность: |
|
|
ВХЛ 1-41 |
±10 % |
|
ВХЛ 1-42 |
±6 % |
|
ВХЛ 1-43 |
±5 % |
|
Время
работы без обслуживания и корректировки |
90 сут. |
|
Время
установления выходного сигнала, T0,9 |
300 с |
|
Габаритные
размеры: |
|
|
блока ОАГ |
520*198*514
мм |
|
блока ФИИ |
378*206*384
мм |
|
фильтра ФПЦ
1-4-01А |
145*170*88
мм |
|
фильтра ФВ
6-02 |
72*122*78
мм |
|
Масса: |
|
|
блока ОАГ |
18 кг |
|
блока ФИИ |
9 кг |
|
фильтра ФПЦ
1-4-01А |
2,2 кг |
|
фильтра ФВ
6-02 |
0,4 кг |
|
Потребляемая мощность |
не более
40 Вт |
|
