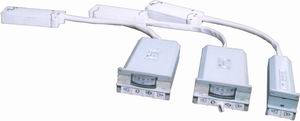

БРУ-22, БРУ-32, БРУ-42, Блоки ручного управления
Блоки ручного управления БРУ
Блоки ручного
управления БРУ
|
Назначение
Предназначены для переключения цепей управления исполнительными
устройствами, индикации положений цепей управления в АСУ ТП. |
 |
Основные
параметры
|
Исполнение |
Основные функции |
|
БРУ-22 |
Ручное
или дистанционное переключение цепей управления на два положения;
управление исполнительными механизмами; световая индикация положения
цепей управления. |
|
БРУ-32 * |
Ручное переключение с
автоматического режима управления на ручной и обратно;
управление исполнительными механизмами с помощью кнопок
"больше-меньше"; индикация положения выходного вала исполнительного
механизма с помощью миллиамперметра;
световая индикация режимов управления и состояния цепей управления. |
|
БРУ-42 * |
Ручное или
дистанционное переключение с автоматического режима на ручной и
обратно;
управление исполнительными механизмами с помощью кнопок
"больше-меньше"; индикация положения выходного вала исполнительного
механизма с помощью
миллиамперметра;
световая индикация режимов управления и состояния цепей
управления;
определение положения регулирующего органа. |
* Блоки БРУ-32, БРУ-42 имеют модифицированные
исполнения, в которых жгут с контактным разъемом заменен установленным в корпус
блока, стандартным 25-ти контактным разъемом типа D-SUB.
Входные сигналы стрелочного индикатора БРУ в зависимости
от исполнения
|
Условное обозначение исполнения |
Пределы изменения входного сигнала |
Входное сопротивление |
|
БРУ-32-00; -01; -02; -06; -07
БРУ-42-00; -01;
-02; -06; -07 |
0 –
5 мА
0 –
10 В |
£ 500 Ом
³ 10 кОм |
|
БРУ-32-03, -04;-05; -08;-09
БРУ-42-03; -04;-05; -08;-09 |
4 –
20 мА |
£ 200 Ом |
Электрическое
питание - переменный ток номинальным напряжением 24 В и частотой 50 Гц.
Потребляемая мощность - не более 2,5 В.А.
Масса, не более: 0,5 кг - БРУ-22 ; 0, 7 кг - БРУ-32; 0,8 кг - БРУ-42.
|
