Подробная информация

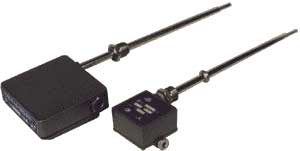

ТЧК-0,1-2, Термопреобразователь кварцевый Термопреобразователь кварцевый с частотным выходом ТЧК-0,1; ТЧК-0,25; ТЧК-0,5 Назначение Предназначен для измерения температуры путём преобразования температуры жидких, газообразных и сыпучих веществ в частотный электрический непрерывный сигнал. По метрологическим свойствам термопреобразователи относятся к средствам измерения. Степень защиты от проникновения твердых тел и влаги JP54 по ГОСТ 14254-80.   Технические характеристики   Наименование Значения Диапазоны измеряемых температур, °С 0-100; 0-160 Длина погружной части чувствительного элемента, мм 80; 100; 125; 160; 200; 250; 315; 400 Материал термобалона сталь 12Х18Р10Т Размер электронного блока, мм 95х95х40 для малогабаритного ТЧК 54х54х31 Электрическое питание от источника = тока напряжением, В 12±1 Ток потребления, мА не более 25 Вид рабочей характеристики полином 3-ей степени Пределы допускаемой основной погрешности, °С не более в диапазоне 0-100 ±0,1 в диапазоне 0-160 ±0,2 Сопротивление нагрузки, Ом, не менее 500 Емкость нагрузки, пФ, не более 20 000 Показатель тепловой инерции (в воде), с, не более 20 Амплитуда выходного сигнала, В, в диапазоне 100-999Гц 5 ... 8 Условное давление измеряемой среды, МПа: для длины погружения до 250 мм 4 для длины погружения до 315, 400 мм 1,6 Термопреобразователи выдерживают кратковременный перегрев чувствительного элемента при температуре на 5% выше верхнего предела измерения Дополнительная погрешность, вызванная влиянием изменения питания, °С 0,05 Дополнительная погрешность, вызванная изменением температуры окружающего воздуха на каждые 10°С, °С ±0,05 Дополнительная погрешность, вызванная воздействием переменного магнитного поля частотой 50Гц и напряженностью 400А/м или внешнего магнитного поля напряженностью 400А/м, °С ±0,1 Пример обозначения термопреобразователя с пределом измерения 0-160 °С, погрешностью ±0,1°С с глубиной погружения 200 мм, конструктивного исполнения 1 при заказе и в документации другой продукции: ТЧК-0,1 (0-160)-200-1 ТУ 25-7617.011-95
