ГИВ-1э, Гидравлический индикатор веса
Гидравлический индикатор веса ГИ
Гидравлический индикатор веса
ГИВ-1Э
 Назначение
Предназначен для
измерения и регистрации усилий натяжения неподвижного конца талевого каната при
бурении и капитальном ремонте скважин.

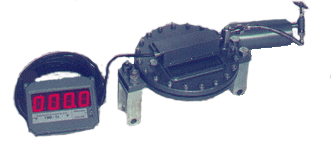

В состав прибора
входят: трансформатор давления ТД-300 с электронным преобразователем
давленияКРТ-5-Ех, микропроцессорный блок измерения и индикации показывающий и
регистрирующий усилие натяжения каната в кН и пресс-бачок для заполнения
прибора. В энергонезависимой памяти прибора хранится информация за последние 80
суток и может быть снята при помощи устройства считывания с целью просмотра и
хранения в компьютере. На индикаторе прибора высвечивается усилие на канате в
кН. В приборе имеется индикация перегрузки. При перегрузке мигают все разряды
индикатора и срабатывает реле, имеющее две пары контактов с нагрузочной
способностью – 8 А, к которым может подключаться внешнее сигнальное
устройство(лампа или звуковой сигнал).
Технические характеристики
|
Наименование |
Значения |
|
Основная
приведенная погрешность измерения усилий натяжения каната равна
погрешности оборудования на котором производится настройка прибора |
|
Вид
взрывозащиты |
"искробезопасная
электрическая цепь" по ГОСТ Р 51330.10-99 |
|
Тип
взрывозащиты |
[Exib]IIC |
|
Диапазон
рабочих температур: |
|
-трансформатора давления с преобразователем давления, °C |
от -40 до
50 |
|
-микропроцессорного блока |
от -40 до
50 |
|
Длина
соединительного кабеля не более, м |
15 |
|
Максимальное давление в гидравлической системе индикатора, МПа |
1 |
|
Рабочая
жидкость гидравлической системы индикатора - жидкости
полиметилсилоксановые ПМС-5; ПМС-6; ПМС-10 ГОСТ
13032-77 или аналогичные по физическим свойствам |
(приборы
поставляются в заполненном и настроенном состоянии)
|
Трансформатор давления |
Диаметр
каната, мм |
Максимальное усилие натяжения каната, кН |
|
ТД-300 |
15, 19, 22,
25, 28, 32, 35, 38 |
60-300 |
|
