Энергетические барьеры искрозащи

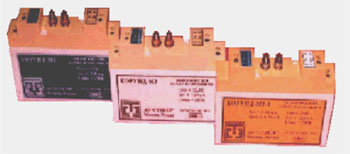

Энергетические барьеры
искрозащиты
 Назначение
Энергетические
барьеры искрозащиты Корунд-М предназначены для применения в отраслях
промышленности, связанных с получением, переработкой и использованием
взрывоопасных веществ.
Барьеры Корунд-М
подразделяются на активные и пассивные.
Активные барьеры
Корунд-М1, Корунд-М1-1 и Корунд-М1-2 обеспечивают искробезопасное питание и
искрозащиту электрических цепей двухпроводных датчиков, формирующих
унифицированный информативный сигнал постоянного тока 4-20 мА, например:
датчиков давления 408-Ех; Сапфир-22-Ех, Метран-43-Ех и др., а также могут
преобразовывать выходной сигнал этих датчиков 4-20 мА в 0-5 мА с расширенным
диапазоном допустимых нагрузок.
Активный барьер
Корунд-М5 обеспечивает изолированное от земли и других цепей взрывобезопасное
питание и искрозащиту электрических цепей двухпроводных датчиков с выходным
сигналом 4-20 мА. Выходной сигнал барьера (4-20 или 0-5 мА) гальванически
изолирован от входного канала и цепи питания.
Пассивные барьеры
Корунд-М2, Корунд-М3(301), Корунд-М4 предназначены для работы с датчиками,
формирующими как естественный выходной сигнал (например, термопары и термометры
сопротивления стандартных градуировок с конструкцией обычного исполнения), так и
унифицированный выходной сигнал (например, 4-20 мА) и другими техническими
средствами промышленной автоматики, не содержащими собственных источников
электропитания. Эти барьеры могут использоваться для работы в информационных и
управляющих каналах с частотными и импульсными сигналами напряжения любой
полярности, следующих с амплитудой 12В (Корунд-М2, М3); 4; 6В (Корунд-М301); 24В
(Корунд-М4).
Достоинства
-
Малые токи утечки
-
Минимизация влияния помех
-
Полная гальваническая развязка
всех цепей барьера
-
Усиление слабых сигналов
-
Надежная защита вторичной
аппаратуры
Основные
технические характеристики
|
Модель Корунд-
|
М1 |
М2 |
М3 |
М301 |
М4 |
М5 |
|
Тип барьера |
активный
|
пассивный |
пассивный |
пассивный |
пассивный |
активный
|
|
Вид взрывозащиты
|
Искробезопасная
электрическая цепь |
|
Маркировка взрывозащиты
|
ExibIIC
|
ExibIIC
|
ExiaIIC
|
ExiaIIC
|
ExiaIIC
|
ExiaIIC
|
|
Напряжение холостого хода,
В |
24,0 |
12,8 |
12,8 |
4,6 |
24,0 |
24,0 |
|
Ток короткого замыкания,
мА |
120 |
120 |
120 |
120 |
120 |
120 |
|
Напряжение питания, В
|
36 |
- |
- |
- |
- |
24 |
|
Количество каналов
|
1 |
2 |
2 |
2 |
2 |
1 |
|
Сопротивление ветвей каналов 1-я (2-я) |
- |
170 (170) |
110 (110) |
59 (59) |
165 (165) |
- |
|
Вход, мА
|
4-20 |
Реостаты, Потенциометры
|
термомеры, термопары
|
термометры термопары
|
4-20 |
4-20 |
|
Выход, мА
|
4-20, 0-5 |
нормир. преобраз.
|
нормир. преобраз
|
нормир. преобраз
|
входы измерительных
устройств |
4-20, 0-5 |
|
Способ
установки |
Заземленная шина 40 мм |
Рейка ТS35 DIN
|
|
Габарит. размеры, мм
|
20 х 73 х 105 |
22х75х110 |
|
Масса, г, не более
|
100
|
По
устойчивости к климатическим воздействиям барьеры имеют климатические исполнения
по ГОСТ 15150-69 УХЛ3.1, но для рабочей температуры от минус 30 до 70°С
и относительной влажности воздуха до 80% при температуре 25°С.
Защита корпуса от влаги и пыли IР 30 по ГОСТ 14254-96.
При эксплуатации
блоков допускаются воздействия:
- синусоидальной вибрации с частотой от 5 до 25 Гц и амплитудой до 0,1 мм;
- магнитных полей постоянного и переменного токов с частотой (50+1) Гц и
напряженностью до 400 мА.
