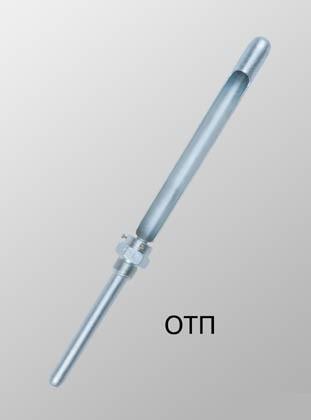

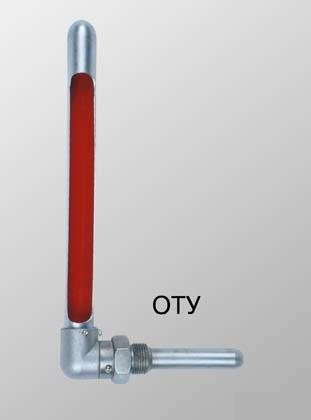

Оправы защитные ОТП
Оправы
защитные ОТП, ОТУ

Назначение
и конструкция
Защитные оправы
предназначены для предохранения от разрушения технических термометров в процессе
их эксплуатации. Оправы изготавливаются из специальных сталей, допускающих
работу термометров при температурных режимах до +500°С и давлении до 320 кГс/см2
(32МПа). Верхняя часть оправ(чехол) изготавливается из трубки размером
26х1,5 мм и имеет окно для шкалы термометра. Нижняя часть оправ(карман) сварная,
состоящая из штуцера, выточенного из шестигранного прутка под гаечный ключ 36
мм, и цельнотянутой трубки размером 18х2 мм. Штуцер нижней части имеет резьбу
М27х2 мм. Угловые оправы имеют цельнометаллический переходник(для изогнутой под
углом 90° нижней части термометра). Детали прямых и угловых защитных оправ
взаимозаменяемые. Сборка оправ производится на винтах 3х5 с полукруглой
головкой.
Технические данные
|
Обозначение
|
Длина нижней части оправы, мм
|
Соответствующая длина
нижней части термометра, мм |
Масса оправы, кг |
|
прямого |
углового |
прямой |
угловой |
|
ОТП или ОТУ |
63 |
66 |
104 |
0,38 |
0,56 |
|
100 |
103 |
141 |
0,41 |
0,58 |
|
160 |
163 |
201 |
0,46 |
0,63 |
|
250 |
253 |
291 |
0,55 |
0,7 |
|
400 |
403 |
441 |
0,64 |
0,82 |
|
630 |
633 |
671 |
0,82 |
1,00 |
|
1000 |
1003 |
1041 |
1,1 |
|
Длина
верхней части оправы, мм ...... 285+7
Высота смотрового окна, мм...... 210+5
|
