Назначение
Блок питания
и сигнализации БПС21 предназначен для питания и обработки информации от блоков
датчика с унифицированным выходным сигналом (4-20) мА и выдачи аварийной
световой и звуковой сигнализаций при превышении заданного уровня сигнала,
включения (выключения) исполнительных устройств посредствам контактов реле для
предотвращения возможных аварийных ситуаций.
БПС21 имеет
одноканальное, четырехканальное и восьмиканальное исполнение.
БПС21 (многоканальный) состоит из модуля питания и индикации (МПИ) и четырех или
восьми модулей сигнализации (МС). МПИ имеет исполнение с цифровой индикацией и
возможностью переключения индикации показаний каждого канала.
БПС21 имеет общепромышленное или взрывозащищенное исполнение, с маркировкой по
взровозащите [Exib]IIC. БПС21 обеспечивает возможность подключения четырех или
восьми датчиков с напряжением питания (9 -16) В (ток 200 мА) и выходным токовым
сигналом (4-20) мА. Степень защиты от проникновения внутрь твердых предметов и
воды IР20.
Температура окружающей среды 0 до 50 °С. Питание осуществляется от сети
переменного тока напряжением 220 В частотой 50 Гц.
БПС21 имеют:
- выходной токовый сигнал (4-20) мА по каждому каналу (кроме модификации
БПС-21-1В);
- световую сигнализацию наличия питания и нормальной работы для каждого канала;
- световую сигнализацию о неисправности или обрыве датчика для каждого канала;
- световую сигнализацию о достижении концентрацией порогов срабатывание для
каждого канала (два или три порога срабатывания);
- перекидные сухие контакты (220 В, 2,0 А) по каждому каналу и каждому порогу
сигнализации для подключения внешних устройств сигнализации;
- общую световую и звуковую сигнализацию при достижении ПОРОГА 1.
БПС21 имеет 2 перестраиваемых порога срабатывания сигнализации по каждому
каналу с диапазоном установки каждого из порогов от 4 до 20 мА и фиксированный
на уровне 16 мА третий порог срабатывания сигнализации для исполнения с тремя
порогами.
БПС21 имеют цифровой канал связи RS232 в исполнениях с цифровой индикацией.
Модификации прибора
|
Исполнения |
Наименования |
Количество каналов |
Наличие искроза щиты |
Количество порогов |
Наличие цифровой индикации |
|
ИБЯЛ.411111.034 |
БПС21-8-2ВБ |
8 |
+ |
2 |
- |
|
ИБЯЛ.411111.034-01 |
БПС21-8-2ВЦ |
8 |
+ |
2 |
+ |
|
ИБЯЛ.411111.034-02 |
БПС21-8-3ВБ |
8 |
+ |
3 |
- |
|
ИБЯЛ.411111.034-03 |
БПС21-8-3ВЦ |
8 |
+ |
3 |
+ |
|
ИБЯЛ.411111.034-04 |
БПС21-8-2Б |
8 |
- |
2 |
- |
|
ИБЯЛ.411111.034-05 |
БПС21-8-2Ц |
8 |
- |
2 |
+ |
|
ИБЯЛ.411111.034-06 |
БПС21-4-2ВБ |
4 |
+ |
2 |
- |
|
ИБЯЛ.411111.034-07 |
БПС21-4-2ВЦ |
4 |
+ |
2 |
+ |
|
ИБЯЛ.411111.034-08 |
БПС21-4-3ВБ |
4 |
+ |
3 |
- |
|
ИБЯЛ.411111.034-09 |
БПС21-4-3ВЦ |
4 |
+ |
3 |
+ |
|
ИБЯЛ.411111.034-10 |
БПС21-4-2Б |
4 |
- |
2 |
- |
|
ИБЯЛ.411111.034-11 |
БПС21-4-2Ц |
4 |
- |
2 |
+ |
|
ИБЯЛ.411111.034-12 |
БПС21-1-В |
1 |
+ |
2 |
- |
|
ИБЯЛ.411111.034-13 |
БПС21-1-ВБ |
1 |
+ |
2 |
- |
|
ИБЯЛ.411111.034-14 |
БПС21-1-ВЦ |
1 |
+ |
2 |
+ |
В - взрывозащищенное
исполнение “[Exib]IIC”
Б - без цифровой индикации
Ц - с цифровой индикацией
В зависимости от исполнения БПС21 возможно подключение до 4-х или до 8-ми
датчиков (ДАХ, ДАТ, ДАМ, ДАК) трехжильным кабелем на расстоянии до 1000 м.
Габаритные размеры и масса

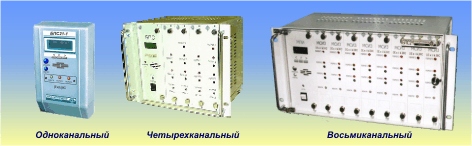

БПС21 (1 канал) - высота - 250 мм, ширина - 145 мм; длина - 66 мм, 2 кг.
БПС21 (4 канала) - высота - 215 мм, ширина - 265 мм; длина - 220 мм, 6 кг.
БПС21 (8 каналов) - высота - 215 мм, ширина - 405 мм; длина - 220 мм, 9 кг.
Комплект поставки
Блок питания и сигнализации, техническая документация.
|
