Подробная информация

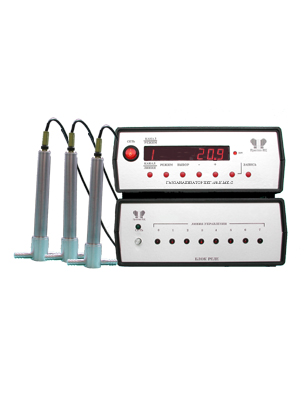

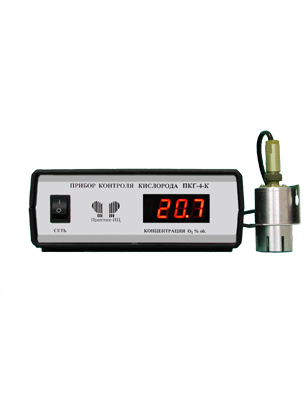

ПКГ-4-К-С, ПКГ-4/8-К-МК-С, Сетевой прибор для контроля концентрации кислорода Прибор для контроля концентрации кислорода ПКГ-4-К-С (ПКГ-4-К-С-Р) Назначение Предназначен для контроля концентрации кислорода в газовых средах. В модификации ПКГ-4-К-С-Р дополнительно предусмотрена возможность регулирования (поддержания) концентрации кислорода на заданном уровне. Области применения: медицина контроль микроклимата экологический мониторинг Достоинства прибора:   селективность измерений возможность измерений в подвижных и неподвижных газовых средах малое время готовности прибора после включения Прибор состоит из измерительного блока и выносного зонда, соединяемых при помощи кабеля. Конструктивно измерительный блок выполняется в пластмассовом корпусе. В выносном зонде располагается электрохимический датчик концентрации кислорода, напряжение на выходе которого пропорционально концентрации кислорода, срок эксплуатации электрохимического датчика не менее 5 лет. Зонд может быть удален на расстояние до 10 метров от измерительного блока, в котором располагаются блок питания, платы индикации и преобразователя. Индикация показаний осуществляется с помощью цифрового светодиодного дисплея. Модель ПКГ-4-К-С-Р снабжена дополнительным реле. Технические характеристики Диапазон измеряемых концентраций, об. % 0 .. 30 (100*) Погрешность измерений, об. %, не более ± 0,5 (±1) Дискретность показаний, об. % 0,1 Климатические условия применения прибора:температура окружающего воздуха, °С атмосферное давление, кПа(от 630 до 800 мм рт.ст.) относительная влажность воздуха, %(без конденсации влаги). +10 - +45 84 - 106,7 30… 98 Питание прибора 220 ± 10 В, 50 ± 1 Гц Нагрузочная способность блока реле максимальный ток через замкнутые контакты контакты, А 2 максимальное напряжение на разомкнутых контактах, В 220 Габаритные размеры, мм измерительного блокаи змерительного зонда 247x147x6430x30x36 Масса прибора, кг, не более 1,4 Восьмиканальный микропроцессорный газоанализатор для контроля концентрации кислорода ПКГ-4/8-К-МК-С (ПКГ-4/8-К-МК-С-Р) Назначение Предназначен для контроля концентрации кислорода в газовых средах. В модификации ПКГ-4/8-К-МК-С-Р дополнительно предусмотрена возможность регулирования (поддержания) концентрации кислорода на заданном уровне. Области применения: медицина контроль микроклимата экологический мониторинг газоперерабатывающая промышленность Достоинства прибора:   селективность измерений возможность измерений в подвижных и неподвижных газовых средах малое время готовности прибора после включения возможность установки двух порогов звуковой и световой сигнализации (верхний и нижний) по каждому из восьми каналов возможность управления исполнительными устройствами по 16 линиям возможность накапливать информацию в памяти прибора подключение к компьютеру по интерфейсу RS-232, RS-485 реализован принцип взаимозаменяемости зондов возможность одновременной работы с зондами различного конструктивного исполнения возможность удаления измерительных зондов от блока индикации и управления до 1000 метров управление порогами во времени возможность просмотра времени и даты измерения Прибор ПКГ-4/8-К-МК-С состоит из блока управления и выносных зондов, соединяемых с блоком при помощи кабеля. Блок управления имеет настольное исполнение, в нем располагаются блок питания, платы индикации и преобразователя. Он предназначен для принятия и обработки сигналов от измерительных зондов, передачи измеренных значений концентрации кислорода на индикатор и на компьютер. В приборе ПКГ-4/8-К-МК-С-Р предусмотрена возможность регулирования процессами при помощи блока реле, выдача сигналов управления на который осуществляется блоком управления прибора. Обмен блока управления с блоком реле включает выдачу сигналов по шестнадцати статическим линиям. Благодаря такому принципу работы прибора у пользователя появляется возможность задавать два порога – верхний и нижний - по каждому из восьми измерительных каналов, и, таким образом, поддерживать параметры микроклимата на желаемом уровне длительное время. В приборе ПКГ-4/8-К-МК-С-Р реализована возможность управления порогами регулирования во времени. Выносной зонд прибора может быть выполнен: в металлическом корпусе «микрофон» (конвекционного типа) для измерения концентрации кислорода в помещениях, климатических камерах, барозалах, и т.д; в виде металлической проточной камеры (проточного типа) для контроля концентрации газа в трубопроводах, баллонах и т.д. Конструктивное исполнение измерительного зонда может изменяться по желанию заказчика в зависимости от решаемых задач. В выносном зонде располагается электрохимический датчик концентрации кислорода, напряжение на выходе которого пропорционально концентрации кислорода, а также схема преобразования напряжения в цифровой сигнал. Срок эксплуатации электрохимического датчика не менее 5 лет. Индикация показаний осуществляется с помощью цифрового светодиодного дисплея. Технические характеристики Диапазон измеряемых концентраций, об. % 0 .. 30 (100*) Погрешность измерений, об. %, не более ± 0,5 (±1) Дискретность показаний, об. % 0,1 Количество измеряемых каналов до 8 Точность задания порогов по кислороду, об.% 0,1 Количество каналов управления 16 Количество задаваемых порогов управления по 2 на каждый канал Управление во времени порогами 15 участков Максимальный период опроса всех каналов, с 8 Длина кабеля от датчиков до блока управления, м 10 (до 1000*) Климатические условия применения прибора:температура окружающего воздуха, °Сатмосферное давление, кПаотносительная влажность воздуха, % -10….+5084….106,710…95 Питание прибора 220 ± 10 В, 50 ± 1 Гц Максимальная потребляемая мощность, Вт 30 Нагрузочная способность блока реле (для каждого реле):   максимальный ток через замкнутые контакты, А 5 максимальное напряжение на разомкнутых контактах, В 240 Габаритные размеры блока измерения и индикации, мм 235х90х235 Габаритные размеры измерительного зонда, ммЗонд «минимикрофон»Проточная камера 205х Ж32205х95х Ж32 Суммарная масса блоков, кг, не более 4 Связь с компьютером интерфейс RS232, RS485 Программное обеспечение под Windows Аналоговый выход, mА 4 - 20 (0 – 5*, 0 – 20*) Вместе с прибором поставляется комплект программного обеспечения для работы в комплексе с ПЭВМ типа IBM PC под Windows, который легко и оперативно адаптируется к конкретным требованиям Заказчика. Возможность вывода информации по всем восьми каналам на компьютер. Программное обеспечение прибора позволяет накапливать данные в памяти и выводить их на экран компьютера или на принтер в виде таблицы или графика.
