Подробная информация

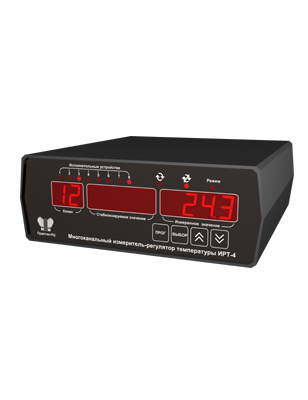

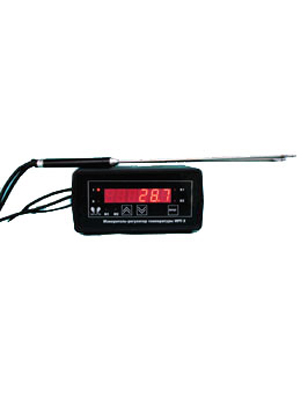

ИРТ-2, ИРТ-4, Измерители-регуляторы температуры Измеритель температуры с функцией регулирования ИРТ-2 Назначение Предназначен для контроля и регулирования температуры различных сред. Области применения промышленность сельское хозяйство научные исследования Микропроцессорные программируемые измерители-регуляторы из серии ИРТ-2 совместно с первичными преобразователями (датчиками) предназначены для измерения контролируемых входных физических параметров (температура, давление, расход и т.п.) и отображения их текущего значения на встроенном цифровом индикаторе и управления внешними исполнительными устройствами. Конструктивно прибор выполнен в пластмассовом корпусе, предназначенном для щитового крепления или настольного использования. Присоединение проводов в приборах всех модификаций осуществляется к клеммнику "под винт". В качестве входных устройств (датчиков) могут быть использованы: платиновые термометры сопротивления ТСП - 1.385, 1.391; пленочные никелевые и платиновые термометры сопротивления медные термометры сопротивления ТСМ (1.426, 1.428); термопары (хромель-капель, хромель-алюмель); унифицированные источники тока (4…20мА, 0…20мА, 0…5 мА) Одновременно к прибору может быть подключено два первичных преобразователя (датчика). Питание прибора осуществляется от сети переменного тока напряжением 220 В. Функция запоминания составляет 1638 точек измеряемых величин с программным интервалом (от 5 сек. до 60 мин.) по каждому каналу. У прибора есть 3 программы терморегулирования, по 32 шага каждая. Длительность каждого шага программируется (от 1 мин. до 1 суток). В качестве выходных устройств в приборе используются реле, оптотранзисторы или оптосемисторы, а также аналоговый выходной сигнал. Регулирование осуществляется по позиционному (релейному) закону или в соответствии с заданной пользователем логикой работы выходных устройств. Достоинства прибора   широкий диапазон контролируемых температур возможность оперативной смены порогов регулирования с их индикацией на цифровом дисплее возможность запоминания и протоколирования информации возможность управления процессами во времени возможность объединения приборов в сеть Технические характеристики   Количество измеряемых каналов температуры 2 Диапазон измеряемых температур, 0С, (в скобках приведена разрешающая способность) С преобразователем на основе: термопар: хромель-капель хромель-алюмель датчика ТСМ датчика ТСП источника тока источника напряжения -50…+500 (0,1)(-100…+800)* -50…+500 (0,1)(-100…+1250)* -50…+200 (0,1) -80…+850 (0,1) 0…100% (0,1) 0…100% (0,1) Дискретность показаний, 0С 0,1 Условия эксплуатации: температура воздуха, окружающая корпус прибора, 0С атмосферное давление, кПа +5…+50 86…107 Предел допустимой основной погрешности измерения входного параметра (без учета погрешности датчиков) ±0,25% Индикация 14 мм цифровая, светодиодная Количество разрядов 6 Число каналов управления 2 Время измерения по двум каналам, с, не более 1,5 Габаритные размеры измерительного блока, мм 150x108x69 Суммарный вес, кг 1,5 Коммутационная способность выходных реле 220 В, 10 А *Коммутационная способность выходных симисторов 600 В, 1,5 А По специальному заказу Обмен прибора с компьютером производится по последовательному каналу связи с интерфейсом RS232 или RS485. Вместе с прибором поставляется комплект программного обеспечения для работы в комплексе с ПЭВМ типа IBM PC под Windows, который легко и оперативно адаптируется к конкретным требованиям Заказчика. Программное обеспечение прибора позволяет считывать данные из памяти прибора или компьютера и выводить их на экран компьютера или на принтер в виде таблицы или графика, как показано ниже на рисунках. Конструктивное исполнение выносного зонда устанавливается в соответствии с пожеланиями Заказчика. Измеритель температуры с функцией регулирования ИРТ-4 Назначение Микропроцессорные программируемые измерители-регуляторы из серии ИРТ-4 совместно с первичными преобразователями (датчиками) предназначены для измерения контролируемых входных физических параметров (температура, давление, расход и т.п.) и отображения их текущего значения на встроенном цифровом индикаторе и управления внешними исполнительными устройствами. Конструктивно прибор выполнен в пластмассовом корпусе, предназначенном для щитового крепления или настольного использования. Присоединение проводов в приборах всех модификаций осуществляется к клеммнику "под винт". Области применения промышленность сельское хозяйство научные исследования В качестве входных устройств (датчиков) могут быть использованы: платиновые термометры сопротивления ТСП - (W100=1.385, 1.391; R0=10 Ом-1 кОм); пленочные никелевые и платиновые термометры сопротивления (R0=10 Ом-1 кОм); медные термометры сопротивления ТСМ (W100 =1.426, 1.428; R0=10 Ом-1 кОм); термопары (ХК (L), ХА (К), ЖК (J), ПП (S), ПП (R), ПР (В), МК (М), МК (Т), ВР (А), ХК (Е), термопары Заказчика). Одновременно к прибору может быть подключено до 16 первичных преобразователей (датчиков) в любой комбинации. Питание прибора осуществляется от сети переменного тока напряжением 220 В. Функция запоминания составляет до 12288 точек измеряемых величин с программным интервалом от 2 сек. до 18 часов. У прибора есть загружаемая с ПК программа терморегулирования (256 точек для каждого канала). В качестве выходных устройств в приборе используются реле или оптосемисторы, а также аналоговый выходной сигнал. Регулирование осуществляется по позиционному (релейному) закону или в соответствии с заданной пользователем логикой работы выходных устройств, регулирование с гистерезисом, ПИД-регулирование. Достоинства прибора   широкий диапазон контролируемых температур возможность подключения датчиков в любой комбинации возможность оперативной смены порогов регулирования с их индикацией на цифровом дисплее возможность запоминания и протоколирования информации возможность управления процессами во времениЁ возможность объединения приборов в сеть поддержка 3-х, 4-х проводной схемы подключения датчиков, дифференциальный вход высокая помехозащищенность входа Технические характеристики Количество измеряемых каналов температуры до 16 Диапазон измеряемых температур, 0С, с преобразователем на основе: ТСП W100=1.385 ТСП W100=1.391 ТСМ W100=1.426 ТСМ W100=1.428 МК (М) МК (Т) JK (J) XK (L) XK (E) XA (K) ПП (S) ПП (R) ПР (В) ВР (А) -150....+850 0C -150....+1100 0C -50....+180 0C -150....+200 0C -200....+100 0C -200....+400 0C -200....+1200 0C -200....+800 0C -200....+1000 0C -200....+1300 0C 0....+1700 0C -50....+1750 0C 50....+1800 0C 0....+2500 0C Условия эксплуатации: температура воздуха, окружающая корпус прибора, 0С +5…+50 атмосферное давление, кПа 86…107 Предел допустимой основной погрешности измерения входного параметра (без учета погрешности датчиков) ±0,25% Индикация 14 мм цифровая, светодиодная Число каналов управления 8 Время измерения одного канала, с, не более 0,1 Габаритные размеры измерительного блока, мм 188x210x80 Суммарный вес, кг 1,5 Коммутационная способность выходных реле 220 В, 10 А *Коммутационная способность выходных симисторов 600 В, 1,5 А По специальному заказу Обмен прибора с компьютером производится по последовательному каналу связи с интерфейсом RS232 или RS485. Вместе с прибором поставляется комплект программного обеспечения для работы в комплексе с ПЭВМ типа IBM PC под Windows, который легко и оперативно адаптируется к конкретным требованиям Заказчика. Программное обеспечение прибора позволяет считывать данные из памяти прибора или компьютера и выводить их на экран компьютера или на принтер в виде таблицы или графика, как показано ниже на рисунках. Конструктивное исполнение выносного зонда устанавливается в соответствии с пожеланиями Заказчика.
