 Назначение
Датчик
влажности ДВ 005 предназначен для преобразования относительной влажности
неагресивных газов в электрический сигнал. Преобразователь расчитан на
работу в составе блока контроля влажности БКВ-1 или иными приборами,
согласованными с преобразователем по входным цепям.
Основные
технические характеристики датчика влажности
|
Диапазон
измерений относительной влажности воздуха |
5...98 %. |
|
Максимальная суммарная погрешность |
не более 2
%. |
|
Параметры
анализируемого воздуха: |
|
-
температура |
-20...60
°С; |
|
-
абсолютное давление |
84...106,5
кПа
(630...800 мм.рт.ст); |
|
- скорость |
до 1,5 м/с. |
|
Постоянная
времени |
3 с. |
|
Вид
выходного сигнала в зависимости от исполнения преобразователя |
|
- частотный
неунифицированный |
1...6 кГц. |
|
- частотный
унифицированный |
2...4 кГц. |
|
- токовый
унифицированный |
0...5 мА. |
|
Напряжение
питания |
9 В. |
|
Ток
потребления |
20 мА. |
|
Степень
защиты от пыли и воды по ГОСТ 14254 |
IP20. |
|
Габаритные
размеры |
50х50х150
мм. |
Схема условного
обозначения датчика влажности ДВ 005
1 - Выходной
сигнал:
16 - 1...6 кГц;
51 - 2...4 кГц;
05 - 0...5 мА;
02 - 0...20 мА;
42 - 4...20 мА.
Статическая
характеристика датчика влажности с неунифицированным частотным сигналом:
j = А1
* (F - F0) + А2 * (F - F0)2+А3
* (F - F0)3,
где:
F - частота
выходного сигнала при измеряемой влажности воздуха, Гц;
F0
-частота выходного сигнала при влажности воздуха 0 %, Гц;
А1,
А2, А3 - коэффициенты статической характеристики
датчика.
Значения
коэффициентов статической характеристики датчика влажности находятся в
пределах, указанных в таблице.
|
F0,
Гц |
А1,
Гц-1 |
А2,
Гц-2 |
А3,
Гц-3 |
|
1000±100 |
(2...3)*10-4 |
-(1,3...6,0)*10-8 |
-(1...3)*10-12 |
Преобразователь влажности с унифицированным сигналом содержит
однокристальную микро-ЭВМ, осуществляющую линеаризацию статической
характеристики и приведение ее к унифицированному диапазону. Это позволяет
достичь полную взаимозаменяемость преобразователей, несмотря на
индивидуальные характеристики каждого чувствительного элемента.
Статическая
характеристика преобразователя влажности с унифицированным сигналом:
j=К(Х-Х0)*100%,
где:
К - коэффициент
преобразования;
Х - текущее
значение выходного сигнала (частота или ток);
Х0 -
выходной сигнал (частота или ток) при влажности равной 0%.

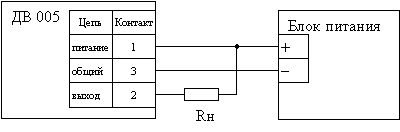

Схема
подключения датчика влажности ДВ 005
|
