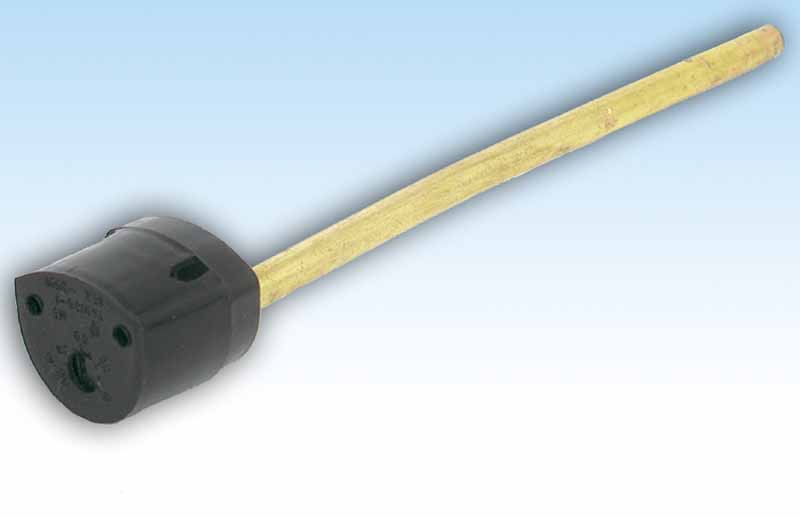

ТА-1038, Датчик-реле температуры
ТA
ТA-1038
 Назначение
Датчик-реле температуры дилатометрический для регулирования и поддержания
температуры воздуха и неагрессивных сред в диапазоне (10/90)°С, устанавливается
на водонагревающие устройства.
ТУ 93.88-22.5673-003-95.
По устойчивости к климатическим воздействиям реле соответствует исполнению УХЛ4
по ГОСТ 15150-69, но для работы при температуре от 5°С до 50°С и относительной
влажности до 80% при температуре 25°С.
По степени защиты от воздействия пыли и воды датчик-реле соответствует степени
IP20 ГОСТ 14254-80.
Диапазон установок соответствует указанным в таблице
|
Тип реле |
Диапазон установок, °С |
Зона возврата, °С |
Масса, кг. |
| ТА
1038-1 |
10-90 |
9 |
0,050 |
| ТА
1038-2 |
30-90 |
6 |
0,065 |
| ТА
1038-3 |
50-90 |
4 |
0,085 |
В зависимости от положения зоны возврата реле изготавливаются с зоной возврата,
направленной в сторону понижения (относительно установки) температуры
контролируемой среды.
Контакты реле коммутируют цепи переменного тока с частотой 50 Гц или 60 Гц
напряжением до 250 В силой тока 13 А.
Разброс срабатываний составляет не более 2°С.
ТУ У3.88-00225673-003-95
|
