Подробная информация

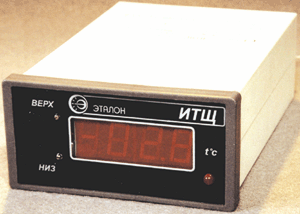

ИТ-1, МИТ-12, ИТЩ, Измеритель температуры, многоканальный, щитовой Измеритель температуры ИТ-1 Назначение Пpедназначен для дистанционного измерения температуры на поверхности технологических объектов газовой промышленности. Выпускается в двух исполнениях: ИТ-1 для контроля температуры на поверхности технологических объектов с элементом ЛХ-01; ИТ-1-01 для контроля температуры на поверхности технологических объектов с блоком измерения и преобразования. Технические характеристики Диапазон измерения температуры, °С От -50 до +70 Диапазон преобразования температуры в токовый сигнал, мА 0-5 Класс точности: ИТ-1 0,8 ИТ-1-01 1,5 Напряжение питания блока измерения и преобразования, В 220 Потребляемая мощность ИТ-1-01, ВА 12 Масса, кг: ИТ-1 0,5 ИТ-1-01 3   Многоканальный измеритель температуры МИТ-12 Назначение МИТ-12 - это щитовой прибор, предназначенный для проведения высокоточных измерений температуры при помощи термопреобразователей сопротивления (ТС) и термопар (ТП) по 12-ти каналам, представления информации по каждому каналу на цифровом дисплее прибора и передачи измеренных значений на ЭВМ. Приборы, в зависимости от исполнения имеют следующее обозначение: МИТ-12 ТС - для работы с ТС; МИТ-12 ТП - для работы с ТП.   Основное достоинство прибора - сочетание в одном приборе:  -высокой точности измерения температуры;  -возможности сохранения параметров настройки после выключения питания прибора;  -возможности обмена данными с ЭВМ по интерфейсу RS-232  или RS-485 (при работе прибора в составе "Системы измерения температуры" (СИТ) ДДШ 1.270.009), при этом возможно управление прибором при помощи ЭВМ;  -передача на ЭВМ данных из прибора.    В приборе полностью исключено влияние каналов друг на друга за счет применения в качестве коммутирующих элементов контактов миниатюрных электромагнитных реле. Переключение каналов осуществляется автоматически или вручную с клавиатуры прибора или компьютера. Скорость переключения канала от 1 до 8 секунд (или иная по заказу) выбирается потребителем. Прибор имеет две независимые "уставки", которые можно программировать на любые каналы или группу каналов. Выбор режима работы, типа датчика, скорости переключения каналов, а также, значения "уставок" осуществляется при помощи 4-х кнопочной клавиатуры прибора или с компьютера (для МИТ-12ТП имеется возможность выбора включения/отключения внешнего компенсатора ЭДС холодных концов термопар). Технические характеристики Тип Типы используемых датчиков Рабочая температура эксплуатации,°С МИТ-12-ТП ТХА (К), ТХК(L), ТПП(S), ТПР(В) от 0 до плюс 40 МИТ-12-ТС ТСП (50П; W100 =1.3850), ТСП (100П; W100 =1.3850), ТСП (50П; W100 =1.3910), ТСП (100П; W100 =1.3910), ТСМ (50М; W100 =1.4280), ТСМ (100М; W100 =1.4280), конкретный тип датчика переключается с клавиатуры   Наименование параметра Значение диапазон измерения,°C             ТХА(К) - минус 99,9...плюс 1372 ТХК(L) - минус 99,9...плюс 800 ТПП(S) - 0…плюс 1768 ТПР(В) - плюс 300…плюс 1820 ТСП (W100 =1.3850) - минус 99,9...плюс 850 ТСП (W100 =1.3910) - минус 99,9...плюс 850 ТСМ (W100 =1.4280) - минус 99,9...плюс 200 основная погрешность измерения температуры, °C, не более     ТХА(К), ТХК(L) - ±1.0* ТПП(S) - ±2*, ТПР(В) - ±3.0 ТС - ±0.5 подключение датчика:   -термопарный датчик (ТХА, ТХК, ТПП, ТПР) -через внешний компенсатор ЭДС холодных концов термопар или (по желанию потребителя) без него -термопреобразователь сопротивления (ТС) -4-проводное включение (самостоятельная распайка или подключение через внешнюю плату клеммных соединителей) разрешающая способность,°C   0.1 (температура до 999,9 °C) 1.0 (температура выше 999,9 °C) тип индикатора   Светодиодный: 4 разряда – измеряемая температура;  2 разряда – номер канала связь с ЭВМ RS-232, RS-485 среда функционирования программного обеспечения Windows 95, 98, 2000, XP система автоматического определения неисправностей есть габариты, мм, не более 96х96х240 масса, кг, не более 1.5 питание ~220 В, 50 Гц * - погрешность нормируется без учета погрешности внешнего устройства компенсации температуры холодных концов термопар. Погрешность устройства компенсации не более 1,0°С.   Возможности программного обеспечения   -настройка всех параметров при помощи ЭВМ; -получение информации об измеренной температуре; -сохранение ее в удобном для дальнейшей обработки виде, в т.ч. стандартными средствами (MS-Excell, MS-Word); ряд других функций   Комплектация - МИТ-12  - руководство по эксплуатации  - устройство компенсации УК-2 (для МИТ-12 ТП)  - плата клеммных соединителей (для МИТ-12 ТС)  - кабели соединительные  - комплект монтажных частей  - дискета с программным обеспечением (для МИТ-12 с интерфейсом RS 232)  - кабель SCD-128 FF, нуль-модем 9М-9М для связи прибора с компьютером * - адаптер интерфеса RS-485 ДДШ2.206.009** (для МИТ-12 с интерфейсом RS-485) * По отдельной заявке кабель может быть выполнендлиной до 15 метров. ** Не поставляется, если МИТ-12 входит в состав "Системы измерения температуры" (СИТ) ДДШ 1.270.009   Обозначение при заказе МИТ-12 - Тип датчика - Наличие интерфейса  - Наличие исполнительных реле сигнализации где      Тип датчика:         ТС - для работы с термометрами сопротивления;         ТП - для работы с термопарами;               Наличие интерфейса         1 - есть RS-232         2 - есть RS-485         0 - нет        Наличие исполнительных реле сигнализации           1 - есть         0 - нет   ИТЩ (миллиамперметр постоянного тока) Назначение Индикатор предназначен для цифровой индикации, сигнализации и регулирования температуры, или других параметров технологических процессов (давления, влажности и т.д.) Функции, основные достоинства и отличительные особенности при 1-м релейном выходе: v цифровая индикация температуры, измеряемая термопреобразователем сопротивления или преобразователем термоэлектрическим (термопарой) через компенсационную коробку КК-1 v сигнализация превышения температуры относительно установленного верхнего предела или понижения температуры относительно установленного нижнего предела v 2-х позиционное регулирование температуры относительно установленного верхнего предела v 2-х позиционное регулирование температуры между установленным верхним пределом (откл. нагревателя) и установленным нижним пределом (вкл. нагревателя) при 2-х релейых выходах: v 3-х позиционное регулирование по двум уставкам с релейными выходами по каждой уставке Выходные независимые коммутирующие элементы: 1 или 2 реле - 220 В, 6 А Комплектность -комплект монтажных частей -компенсационная коробка КК-1 для работы с термопарами -соединитель MSTS -2,5/2 - ST - 5.08 Обозначение при заказе ИТЩ - ТХА - 0 - 200оС - 1 где      ТХА - тип датчика;      0-200оС - рабочий диапазон температур;      1 - количество релейных выходов Технические характеристики Характеристики ИТЩ тип датчика (НСХ) 50П, 100П, 50М, 100М, ТХА, ТХК, ТПП, ТПР, ТЖК, 0…5 мА, 4…20 мА, 0…5 В, 0…10 В диапазон измеряемой температуры,°С по типу датчика разрешающая способность:   в диапазоне температур -60…+200°С 0,1°С в диапазоне температур +200…+2000°С 1°С предел допускаемой приведенной погрешности, % ±0,25…±1,0 количество каналов 1 или 2 законы регулирования 2-х позиционный, 3-х позиционный индикатор светодиодный; 3,5 разряда диапазон рабочих температур, °С +5…+40 питание 220 В; 50 Гц габаритные размеры, мм 96х48х145 материал корпуса металл масса, кг 0,5
