 Назначение
Сигнализация о превышении
концентрации шестивалентного хрома и цианидов от установленной нормы в
системах автоматического регулирования на установках очистки сточных вод при
поддержании величины рН контролируемой среды в пределах 2…3 с
точностью ±0,2рН (для СХ-2) и в пределах 10,5…12,5 с точностью
±0,2рН (для СЦ-2).
Достоинства
-
К
сигнализаторам могут быть подключены сигнализирующие, регистрирующие и
регулирующие устройства.
-
Электрохимическая очистка электродов.
Технические
характеристики
Сигнализаторы
сохраняют работоспособность в следующих условиях эксплуатации:
|
температура анализируемой среды
|
|
| для
хромосодержащих стоков, °С |
от 5 до 50 |
| для
цианосодержащих стоков, °С |
от 10 до 40 |
| давление анализируемой
среды избыточное, МПа |
до 0,2 |
| в хромовых стоках
допустимо наличие следующих веществ: |
|
|
цинка, меди, никеля до 15 мг/л при концентрации шестивалентного
хрома от 0,1 мг/л и выше; |
|
кадмия, железа до 5 мг/л при концентрации шестивалентного хрома от
1 мг/л и до 15 мг/л при концентрации шестивалентного хрома от 1 мг/л и
выше |
| питание анализаторов от
сети переменного тока |
|
| напряжением, В |
220 ±22 |
| частотой, Гц |
50 ±0,5 |
| мощность потребления от
сети, В·А, не более |
|
| СХ-2 |
35 |
| СЦ-2 |
25 |
|
расстояние от чувствительного элемента до
усилителя 150м, а от усилителя до преобразователя и сигнализирующего
устройства до 1000м. |

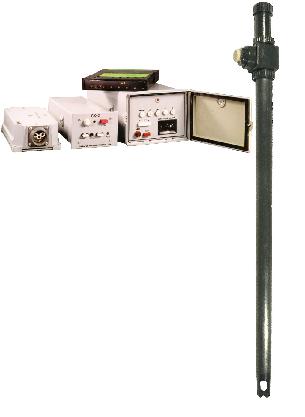

Комплектность, габаритные размеры и массы сигнализаторов
|
№ п/п |
Наименование показателя |
Количество на комплект |
Габариты, мм, не более |
Масса, кг, не более |
Примечание |
|
СХ-2 |
СЦ-2 |
| 1 |
Преобразователь
П-217
в том числе
усилитель входной
блок преобразователя |
1
1
1 |
1
1
1 |
240х110х65
370х175х125 |
1,5
4,8 |
|
| 2 |
Микроамперметр
М1730МС |
1 |
1 |
|
|
|
| 3 |
Чувствительный
элемент
ЭЧПг-3-800
ЭЧПг-3-1200
ЭЧПг-3-1600 |
1 |
1 |
1500х190х105
1900х190х105
2300х190х105 |
3,5
4,0
4,5 |
Длина
погруженной части, м
0,8
1,2
1,6 |
| 4 |
Генератор поляризующего
тока |
1 |
- |
280х110х80 |
1,7 |
|
| 5 |
Электрод сравнения
вспомогательный ЭВП-08 |
2 |
2 |
|
|
|
| 6 |
Электрод стеклянный
промышленный
ЭСП-04-14(4)
ЭСП-04-14(10) |
2
- |
-
2 |
|
|
|
| 7 |
Электрод сравнения
вспомогательный выносной ЭХСВ-1 |
2 |
2 |
|
|
|
| 8 |
Электрод ЭО-01 |
2 |
- |
|
|
|
| 9 |
Электрод ЭЗ-01 |
1 |
1 |
|
|
|
| 10 |
Электрод мембранный
ЭМ-СN-01 |
- |
2 |
|
|
|
| 11 |
Электрод аргентитовый
ЭА-2 |
- |
2 |
|
|
|
| 12 |
Комплект сменных частей |
1 |
- |
|
|
|
| 13 |
Комплект сменных частей |
- |
1 |
|
|
|
| 14 |
Паспорт СХ-2 |
1 |
- |
|
|
|
| 15 |
Паспорт СЦ-2 |
- |
1 |
|
|
|
|
